Códigos ANSI de Relé de Protección de Frecuencia
En el fascinante mundo de la protección eléctrica, los relés desempeñan un papel crucial para salvaguardar equipos y sistemas. Entre ellos, los relés de protección de frecuencia son verdaderos guardianes, asegurando que el flujo de energía se mantenga en niveles seguros y eficientes. Sin embargo, detrás de su funcionamiento hay un sistema de codificación conocido como Códigos ANSI, esencial para comprender y diagnosticar las fallas en el sistema eléctrico. En este artículo, te invitamos a explorar en profundidad estos códigos, su importancia y cómo se utilizan para proteger nuestras infraestructuras eléctricas. ¡Adéntrate en el intrigante universo de la ingeniería eléctrica y descubre cómo la precisión y el conocimiento pueden marcar la diferencia entre un funcionamiento exitoso y una interrupción catastrófica!
¿Sabías que los códigos ANSI de relé de protección de frecuencia son vitales para la estabilidad de las redes eléctricas? En este artículo descubrirás todo lo que necesitas saber sobre estos códigos y cómo se utilizan para garantizar la eficiencia y confiabilidad en el suministro de energía eléctrica. No te pierdas esta guía completa sobre los códigos ANSI de relé de protección de frecuencia.

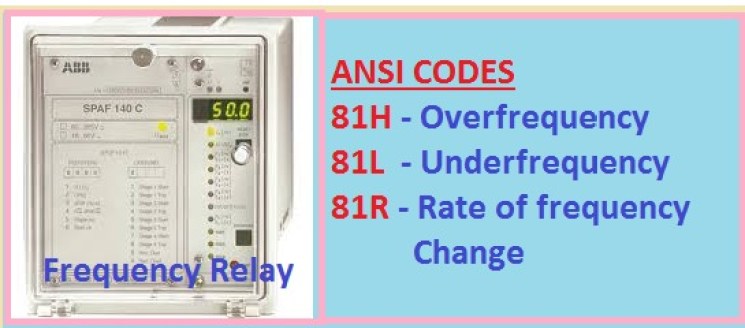

Códigos ANSI de relé de frecuencia son 81H, 81L, 81 R. Los 81H, 81L, 81 R son siglas de relé de frecuencia para sobrefrecuencia, subfrecuencia y tasa de cambio de frecuencia.
El relé de protección es un dispositivo muy importante para la protección del sistema eléctrico. Los diversos tipos de relés de protección como sobreintensidad, sobrecarga, protección de distancia, protección de frecuencia, potencia inversa, etc., cuentan con el código de protección ANSI. El relé de protección asegura que la sección defectuosa se aísle inmediatamente en el momento de la falla. Por lo tanto, los relés de protección son la columna vertebral del sistema eléctrico. [power network.
Cada relé de protección tiene un número de dispositivo estándar ANSI. El código ANSI muestra el tipo de relé y su función. Limitaremos nuestra discusión al relé de frecuencia en esta publicación.
>Código de normas ANSI de Funciones de protección de frecuencia
Los siguientes son los Códigos de frecuencia estándar ANSI relé.
- Relé de frecuencia Código ANSI 81H: sobrefrecuencia
- Estándar ANSI Código 81 L – Subfrecuencia
- Código ANSI 81 R – Tasa de cambio de frecuencia (df/dt)
Código ANSI 81H: sobrefrecuencia
El equipo eléctrico tiene su frecuencia de diseño para la cual el equipo pretende funcionar. Cualquier desviación en la frecuencia de su frecuencia nominal deteriora la eficiencia del equipo. Como resultado de la variación en la frecuencia, se genera el problema de sobreflujo o subflujo.
Por lo general, el equipo está diseñado para funcionar a 50 Hz en la India y a 60 Hz en los EE. UU. La tolerancia de frecuencia está en el rango de 50 Hz +/- 5 %. Los equipos de capacidad nominal de 50 Hz trabajan en el rango de 48,5 a 51,5 Hz. Si la frecuencia supera los 48,5 Hz, se activa el elemento de baja frecuencia. El relé mide continuamente la frecuencia del sistema y da una señal de disparo al interruptor cuando la frecuencia está por encima del punto de ajuste.
Código ANSI de relé de frecuencia 81L – Subfrecuencia
El relé de protección de frecuencia mide la frecuencia y emite un contacto cuando la frecuencia cae por debajo del punto de referencia inferior de frecuencia. El contacto de relé se puede utilizar para el deslastre de cargas no críticas o para la interrupción total del suministro.
Usamos Bajo frecuencia relés para arrojar una cierta porción de carga automáticamente cuando el sistema cae con frecuencia por debajo de la frecuencia establecida más baja.
Código ANSI 81R: tasa de cambio de frecuencia (relé ROCOF)
El relé monitorea la tasa de cambio de frecuencia. El relé emite un contacto de disparo cuando la tasa de cambio de frecuencia no está dentro del rango especificado.
La frecuencia y la carga tienen una estrecha relación. La frecuencia disminuye cuando la carga aumenta y la frecuencia aumenta cuando la carga disminuye.
La frecuencia del generador aumenta o disminuye según la carga del generador. El gobernador de la turbina controla el vapor para corregir la frecuencia.
Cuando la carga aumenta en la red
La secuencia de operación es;
- Disminución de frecuencia
- Un generador se dispara
- Más generador conectado a los viajes en autobús
- apagones totales
La solución al problema anterior es;
- Disminución de frecuencia
- El relé df/dt detecta la tasa de cambio de frecuencia
- Deslastre de carga parcial
Códigos ANSI de Relé de Protección de Frecuencia
En el fascinante mundo de la protección eléctrica, los relés desempeñan un papel crucial para salvaguardar equipos y sistemas. Entre ellos, los relés de protección de frecuencia son verdaderos guardianes, asegurando que el flujo de energía se mantenga en niveles seguros y eficientes. Comprender el sistema de codificación conocido como Códigos ANSI es esencial para diagnosticar las fallas en el sistema eléctrico.
Importancia de los Códigos ANSI
Los códigos ANSI designan el tipo de relé y su función específica, permitiendo una identificación rápida y clara de cada dispositivo. Esto resulta vital para la estabilidad de las redes eléctricas y garantiza la eficiencia y confiabilidad en el suministro de energía eléctrica.
Tipos de Códigos ANSI para Relés de Frecuencia
Los principales códigos ANSI relacionados con los relés de protección de frecuencia son:
- Código ANSI 81H: Sobrefrecuencia
- Código ANSI 81L: Subfrecuencia
- Código ANSI 81R: Tasa de cambio de frecuencia (df/dt)
Código ANSI 81H: Sobrefrecuencia
La sobrefrecuencia se refiere a un aumento en la frecuencia del sistema por encima de los niveles nominales. Este tipo de protección es esencial para evitar daños en equipos eléctricos, asegurando que el sistema opere dentro de parámetros seguros. Cuando la frecuencia supera un umbral establecido, el relé 81H actúa desconectando la fuente de energía afectada.
Código ANSI 81L: Subfrecuencia
La subfrecuencia ocurre cuando la frecuencia del sistema cae por debajo de un nivel crítico. Este fenómeno puede llevar a situaciones de ineficiencia y, en casos extremos, puede causar el mal funcionamiento de los equipos. El relé 81L está diseñado para detectar estas caídas y actuar de forma inmediata para proteger el sistema.
Código ANSI 81R: Tasa de Cambio de Frecuencia
La tasa de cambio de frecuencia es un indicador de cómo varía la frecuencia en un corto período de tiempo. El código ANSI 81R monitoriza esta tasa y puede proporcionar una respuesta rápida para prevenir problemas mayores en caso de variaciones bruscas en la frecuencia.
Conclusión
Los códigos ANSI de relé de protección de frecuencia son esenciales para la seguridad y eficiencia del sistema eléctrico. Al comprender y aplicar estos códigos, los ingenieros pueden proteger mejor el equipo y asegurar un suministro de energía continuo y confiable.
Preguntas Frecuentes (FAQs)
¿Qué son los relés de protección de frecuencia?
Los relés de protección de frecuencia son dispositivos diseñados para monitorizar la frecuencia de un sistema eléctrico y actuar en caso de que esta se desvíe de los niveles preestablecidos, protegiendo así los equipos conectados.
¿Por qué es importante el código ANSI en los relés?
El código ANSI ayuda a identificar rápidamente el tipo de relé y su función, lo que facilita su mantenimiento y diagnóstico. Esto es crucial en situaciones donde la rapidez en la respuesta puede evitar daños graves en el sistema.
¿Dónde puedo encontrar más información sobre códigos ANSI?
Se pueden consultar varios recursos en línea como la guía de usuario de productos de Schneider Electric, que ofrece información detallada sobre los códigos ANSI y sus aplicaciones en la protección eléctrica aquí[[1]]y también una lista más amplia de códigos ANSI aquí[[2]].
