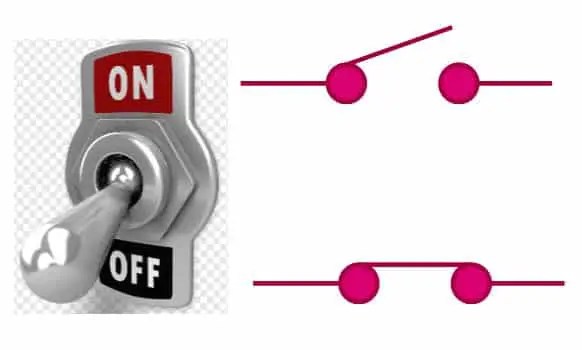

Contactos de interruptores normalmente abiertos y normalmente cerrados: La clave para entender el funcionamiento eléctrico
En el fascinante mundo de la electricidad, los interruptores juegan un papel fundamental en la gestión del flujo de corriente. Pero, ¿te has preguntado alguna vez qué diferencia a un contacto normalmente abierto de uno normalmente cerrado? Más allá de su nomenclatura, estos componentes son esenciales en la automatización y el control de dispositivos eléctricos. En este artículo, te invitamos a descubrir las características, aplicaciones y el impacto de estos interruptores en nuestra vida cotidiana. Acompáñanos en este recorrido por los secretos del mundo eléctrico que facilitarán tu comprensión y uso de tecnología en tu hogar o negocio. ¡No te lo pierdas!
«Descubre todo lo que necesitas saber sobre los contactos de interruptores normalmente abiertos y normalmente cerrados. Estos pequeños componentes son los que permiten el correcto funcionamiento de nuestros aparatos eléctricos. ¿Quieres conocer cómo funcionan y cuál es su utilidad? ¡Sigue leyendo!»
Los contactos del interruptor normalmente abiertos y normalmente cerrados son la terminología utilizada para describir las posiciones abierta y cerrada del interruptor en condiciones normales. Aquí, una condición normal es una condición en la que el interruptor no se energiza manual o eléctricamente. La condición normalmente abierta significa que el contacto del interruptor está en una posición abierta cuando no está energizado. De manera similar, la condición normalmente cerrada significa que el interruptor está en la posición cerrada cuando no hay fuerza en su actuador.
Los términos NO y NC son confusos si no se comprenden conceptualmente. En este artículo, tendremos una discusión detallada sobre estos términos y sus ejemplos.
¿Qué es un interruptor?
Un interruptor es un elemento sencillo para encender o apagar cualquier dispositivo o equipo. Así, un interruptor puede definirse como un componente eléctrico que conecta y desconecta el camino eléctrico. Un interruptor es un dispositivo binario (que tiene dos estados -0 o 1); están completamente cerrados (encendidos) o completamente abiertos (apagados).
>El interruptor tiene contactos eléctricos que pueden abrir y cerrar el camino de un circuito eléctrico. Los contactos eléctricos son de dos tipos: contacto abierto y Contacto cercano. Cada interruptor tiene una posición de contactos denominada como normalmente abierto o contacto normalmente cerrado. Un interruptor puede tener más de un conjunto de contactos normalmente abiertos y/o normalmente cerrados, 1 NA+1NC, 2NO+2NC, 3NO+3NC o incluso más.
¿Qué es el contacto normalmente abierto?
Cuando un interruptor está en una posición normal, los contactos del interruptor permanecen en estado abierto o cerrado según su diseño. El contacto del interruptor que permanece en posición abierta cuando no es energizado por fuerza manual o eléctrica se denomina contacto normalmente abierto. El contacto normalmente abierto se abrevia como NO. El contacto normalmente abierto (NO) del interruptor se muestra en la siguiente figura.
La corriente no fluye en el circuito mientras el interruptor permanezca en su estado normalmente abierto.
>Al energizar el interruptor, el contacto normalmente abierto del interruptor cambia a una posición cerrada y la corriente comienza a fluir en el circuito. y la lámpara brilla como se muestra en la siguiente figura.
>El contacto normalmente abierto puede cambiar su estado a una posición cerrada si el interruptor actúa por cualquier tipo de energía, como mecánica, neumática, hidráulica o eléctrica. Por lo tanto, la actuación del interruptor provoca cambios de contacto desde la posición normalmente abierta a la cerrada.
Como el estado del contacto del interruptor está abierto sin aplicar ninguna fuerza o energía o cualquier tipo de participación con el interruptor, el contacto del interruptor se denomina como Contacto normalmente abierto.
¿Qué es el contacto normalmente cerrado?
Cuando el contacto de un interruptor permanece cerrado sin la aplicación de ninguna fuerza o energía o cualquier tipo de participación con el interruptor, el contacto se denomina contacto normalmente cerrado.
>El contacto normalmente cerrado puede abrirse solo con la aplicación de algún tipo de energía, ya sea mecánica o eléctrica. Por lo tanto, la energía aplicada crea la fuerza que acciona el interruptor y, por lo tanto, el contacto normalmente cerrado cambia su estado a una posición abierta.
Como el estado del contacto del interruptor es cerrado sin aplicar ninguna fuerza o energía o cualquier tipo de participación con el interruptor, el contacto del interruptor se denomina como Contacto normalmente cerrado.
Ejemplo de contacto normalmente abierto
La siguiente figura muestra un motor que está conectado a la fuente de alimentación con un interruptor en serie. Ahora, para operar el motor, el interruptor debe presionarse o accionarse por cualquier medio. Al presionar o accionar el interruptor, el motor obtiene la fuente de alimentación y comienza a funcionar. En este caso, el interruptor tiene un contacto abierto y para que el contacto se cierre, el interruptor debe presionarse o accionarse por cualquier medio.
>Para detener el motor, el interruptor debe volver a su posición original para que el contacto se abra nuevamente.
Como el estado del contacto del interruptor es abierto sin presionar ni aplicar ninguna fuerza, el contacto del interruptor se denomina contacto normalmente abierto.
Ejemplo de contacto normalmente cerrado
La siguiente figura tiene un contacto que está conectado de la misma manera que hemos visto en el primer caso. La única diferencia es que aquí, el contacto normalmente es un contacto cerrado. Aquí, en condiciones normales, es decir, sin presionar el interruptor o sin accionar el interruptor, el motor seguirá funcionando. Entonces, en este caso, siempre que el interruptor sea presionado o accionado por cualquier medio, el contacto se abrirá. Por lo tanto, debido a la pérdida de potencia del motor, el motor se detendrá.
>De lo anterior, está claro que podemos controlar el motor con configuraciones de interruptor NO y NC. Tanto NO como NC del interruptor hacen la misma función de apertura y cierre. Ambos son capaces de operar el motor. Entonces, ¿por qué necesitamos contactos normalmente abiertos y normalmente cerrados? La respuesta es que se selecciona la configuración del interruptor NA o NC para que el motor funcione según la filosofía de control.
Los diferentes tipos de interruptores en configuraciones NA y NC se utilizan en el control de procesos. Ahora discutiremos varios tipos de interruptores y su funcionalidad. Aclarará aún más el concepto de terminología de interruptores NO y NC.
Tipos de interruptores:
La siguiente tabla muestra los tipos de interruptores y su aplicación.
tipos de interruptor
Función
Cambio de temperatura
Detecta alta temperatura
Interruptor de nivel
Detecta niveles altos y bajos
Interruptor de flujo
Detecta flujo bajo
Interruptor de vibración
Detecta alta vibración
Límite de cambio
Detecta Posición
Interruptor de proximidad
Detecta velocidad cero
Interruptor de presión
detecta alta presión o vacío
Los interruptores anteriores se utilizan ampliamente en el campo de la instrumentación para controlar varios procesos. Los símbolos de los distintos interruptores se dan a continuación.
>Los interruptores también se utilizan en sistemas de apagado de emergencia para evitar daños importantes.
Ahora considere un caso en el que está presente un tanque. El tanque tiene una reacción de marcha. Se proporciona un interbloqueo para disparar el proceso cuando la presión del tanque alcanza una presión alta. De lo contrario, el tanque explotará. Aquí tomaremos un ejemplo de ambos tipos de contactos utilizados para interruptores de presión, es decir, contacto normalmente abierto y contacto normalmente cerrado.
Configuración-1
El contacto del interruptor de presión estará abierto cuando la presión sea normal. Cuando la presión supere la presión establecida, el contacto del interruptor cambiará a contacto cerrado. En este caso, el sistema recibirá el voltaje cuando la presión sea alta y accionará el interruptor para hacer un contacto cercano.
Configuración-2
El contacto del presostato permanece cerrado cuando la presión es normal. Cuando la presión sube por encima de la presión establecida, el contacto del interruptor cambiará a contacto abierto. El sistema recibirá voltaje continuamente a menos que la presión sea alta y el contacto se abra.
Ahora piense que el cable que conecta el interruptor y el sistema se rompe por alguna razón. Para la Configuración 1, el sistema nunca recuperará el voltaje porque el cable está roto. Ahora la presión del tanque sube y el contacto del interruptor se cierra, pero el sistema no recibirá el voltaje debido al corte del cable. Así que definitivamente el tanque explotará.
La configuración 2 será útil en esta situación. Aquí si el cable se rompe, el sistema disparará el proceso porque el sistema deja de recuperar el voltaje.
La configuración 2 es una de las más famosas y sus conceptos importantes llamado a prueba de fallas.
También para motores eléctricos, el comando de paro se usa de manera que el contacto permanece cerrado cuando el motor está en marcha. Cada vez que este contacto se abre, el motor se detiene.
Contactos de Interruptores Normalmente Abiertos y Normalmente Cerrados
En el fascinante mundo de la electricidad, los interruptores juegan un papel fundamental en la gestión del flujo de corriente. ¿Pero qué diferencia a un contacto normalmente abierto de uno normalmente cerrado? En este artículo, exploraremos esta crucial distinción que impacta directamente en la automatización y control de dispositivos eléctricos.
¿Qué es un Interruptor?
Un interruptor es un componente eléctrico que conecta y desconecta el camino eléctrico. Funciona como un dispositivo binario con dos estados: totalmente cerrado (encendido) o totalmente abierto (apagado). Existen dos tipos de contactos en estos dispositivos:
- Contacto Normalmente Abierto (NO)
- Contacto Normalmente Cerrado (NC)
Contacto Normalmente Abierto (NO)
Un contacto normalmente abierto es aquel que permanece en estado abierto cuando el interruptor no está energizado. Esto significa que la corriente no fluye a menos que el interruptor sea activado. Una vez activado, el contacto NO se cierra y la corriente comienza a fluir en el circuito.
Ejemplo de Contacto Normalmente Abierto
Imagina un motor conectado a una fuente de alimentación a través de un interruptor NO. Para encender el motor, el interruptor debe ser presionado. Al hacerlo, el contacto se cierra, permitiendo que la corriente fluya y el motor funcione. Al soltar el interruptor, este vuelve a su estado normalmente abierto, deteniendo el flujo de corriente.
Contacto Normalmente Cerrado (NC)
Por otro lado, un contacto normalmente cerrado es el que permanece cerrado sin aplicación de fuerza o energía. En esta configuración, siempre que no se active nada, la corriente fluye. Sin embargo, al aplicar energía, el contacto se abre y se corta el flujo eléctrico.
Ejemplo de Contacto Normalmente Cerrado
Considere el mismo motor, pero esta vez conectado a través de un interruptor NC. En este caso, el motor estará funcionando por defecto. Para detener el motor, el interruptor debe ser presionado, abriendo el contacto NC y deteniendo el flujo de corriente.
Diferencias Clave entre NO y NC
Las configuraciones de contacto NO y NC son utilizadas en diferentes aplicaciones dependiendo de cómo se desee controlar la corriente:
- NO: Se utiliza cuando es necesario encender un dispositivo solo al activar el interruptor.
- NC: Ideal para que un dispositivo funcione automáticamente y se detenga al presionar el interruptor.
Aplicaciones de Interruptores NO y NC
Ambos tipos de contactos son esenciales en la automatización industrial, sistemas de seguridad, electrodomésticos y más. Puede encontrarse en:
- Sistemas de control de bombas
- Circuitos de iluminación
- Mecanismos de seguridad, como interruptores de paro de emergencia
FAQs
¿Qué es un contacto normalmente abierto y cerrado?
Un contacto normalmente abierto (NO) es aquel que está abierto cuando no hay energía aplicándose, mientras que un contacto normalmente cerrado (NC) permanece cerrado bajo las mismas condiciones.
¿Cuándo usar un contacto NO en lugar de uno NC?
Utiliza un contacto NO cuando necesites que un dispositivo se active solo al ser accionado, por ejemplo, un botón de inicio. Un contacto NC es útil para situaciones de seguridad donde se desea cortar el suministro automáticamente al presionar un botón de paro.
¿Se pueden tener ambos tipos en un solo interruptor?
Sí, muchos interruptores combinan contactos NO y NC, facilitando una mayor flexibilidad y control en aplicaciones eléctricas.
