Diodo Varactor – Símbolo, Características y Aplicaciones
¿Te has preguntado alguna vez cómo los dispositivos electrónicos logran sintonizar diferentes frecuencias o ajustarse a señales en constante cambio? En el fascinante mundo de la electrónica, el diodo varactor se erige como un componente clave que transforma estas inquietudes en realidades. Con su particular capacidad para variar su capacitancia según la tensión aplicada, este pequeño pero poderoso dispositivo desempeña un papel crucial en circuitos osciladores y receptores de radio. En este artículo, exploraremos a fondo el símbolo que lo representa, sus características únicas y las diversas aplicaciones que lo convierten en una joya de la ingeniería electrónica. ¡Acompáñanos en este viaje para descubrir los secretos del diodo varactor y su impacto en nuestras vidas cotidianas!
Descubre el fascinante mundo del diodo varactor, una pequeña joya tecnológica con infinitas posibilidades. Exploraremos su misterioso símbolo, sus impresionantes características y las emocionantes aplicaciones que lo convierten en un componente esencial en la electrónica moderna. ¡Prepárate para adentrarte en un universo lleno de potencialidades!
diodo varactor es un tipo de diodo de unión PN que se comporta como un capacitor variable bajo un voltaje de polarización inversa variable aplicado a sus terminales. Muestra este efecto capacitivo solo en condiciones de polarización inversa. Tiene dos terminales, es decir, ánodo y cátodo. También se le conoce con otros nombres como diodo de sintonización o diodo de capacitancia variable de voltaje o diodo varicap.
Cuando el diodo varactor tiene polarización inversa, la unión PN muestra una característica de un capacitor interno debido a las cargas espaciales existentes en la región de agotamiento. Esta capacitancia interna se puede variar variando el voltaje de polarización inversa aplicado. Por lo tanto, este diodo es un dispositivo semiconductor dependiente del voltaje. El voltaje aplicado controla el valor de la capacitancia.
El modo de trabajo de un diodo varactor es básicamente la condición de polarización inversa.
símbolo del diodo varactor
El símbolo de un diodo varactor se muestra en la figura 1. Este símbolo es diferente de un diodo normal. Las dos líneas paralelas representan el comportamiento capacitivo.
Fig.>
Funcionamiento del diodo varactor
Este diodo sin condiciones polarizadas tiene una capa de agotamiento. Bajo la condición de polarización directa, la región de agotamiento casi desaparece. Por lo tanto, permita que este diodo conduzca como un diodo normal.
Bajo la condición de polarización inversa, este diodo no conduce. Cuando aumentamos el voltaje inverso a través de los terminales, aumenta el ancho de la región de agotamiento. Como sabemos que la capacitancia es inversamente proporcional a la separación de placas (ancho de la región de agotamiento en este caso). Por lo tanto, el valor de la capacitancia disminuye al aumentar el voltaje inverso.
Por otro lado, si disminuimos el voltaje inverso a través de las terminales, el ancho de la región de agotamiento disminuye. Por lo tanto, el valor de la capacitancia aumenta al disminuir el voltaje inverso.
Por lo tanto, se puede decir que el valor de la capacitancia se puede variar variando el voltaje de polarización inversa. El diodo varactor actúa como un condensador variable. Por lo tanto, esta propiedad del diodo varactor se utiliza en varias aplicaciones.
La capacitancia de un diodo varactor se puede calcular como
>donde C se refiere a la capacitancia
A se refiere al área de la unión
W se refiere al ancho de la región de agotamiento
y ε se refiere a la permitividad del material semiconductor utilizado en el diodo.
La ecuación anterior muestra que la capacitancia del diodo varactor es directamente proporcional al área de unión e inversamente proporcional al ancho de la región de agotamiento.
Características
Fig.>

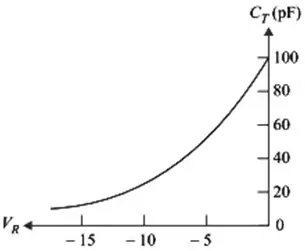

En el gráfico característico, trazado entre la capacitancia del diodo varactor y la tensión inversa, se observa que el valor de la capacitancia disminuye con el aumento de la tensión de polarización inversa aplicada.
Ventajas del diodo varactor
Las ventajas de los diodos Varactor son
1. La confiabilidad del diodo varactor es mayor que la de otros diodos.
2. Puede variar la capacitancia de los dispositivos.
3. El costo de un diodo varactor es barato.
4. Este diodo es liviano y su tamaño también es pequeño.
5. La producción de ruido o perturbaciones por el uso de este diodo es menor.
6. Se produce menos pérdida de potencia en un diodo varactor.
7. El uso de un diodo varactor es económicamente eficiente.
Desventajas del diodo varactor
Las desventajas del diodo Varactor son
1. El diodo funciona solo en condiciones de polarización inversa.
2. En condición de polarización directa, el diodo no puede exhibir la propiedad de capacitancia.
Aplicaciones del diodo varactor
Las aplicaciones de un diodo varactor son las siguientes.
1. Se puede utilizar como filtro de paso de banda ya que contiene placas de condensador.
2. En los osciladores locales, los diodos varactores se utilizan para generar señales.
3. Puede controlar la frecuencia, por lo que se utiliza en controladores y circuitos de control.
4. Un diodo varactor se utiliza como desfasador en aplicaciones de radiofrecuencia.
5. Para la sintonización de circuitos eléctricos y electrónicos se utilizan diodos varactores. La sintonización de los circuitos depende de la capacitancia del diodo varactor.
6. Debido a la propiedad de sintonía de los diodos varactores, estos se utilizan en televisión como aparatos electrónicos.
7. Los diodos varactores se utilizan en amplificadores y multiplicadores de frecuencia.
8. Los circuitos de control automático de frecuencia utilizan diodos varactores.
9. El uso de diodos varactores se encuentra en circuito resonante LC en multiplicadores de frecuencia.
10. Se utiliza en el modulador de diodo varactor.
Autor
Sunmoni Gohain
NIT Silcar
Diodo Varactor – Símbolo, Características y Aplicaciones
¿Qué es un Diodo Varactor?
El diodo varactor, también conocido como diodo de capacitancia variable o diodo varicap, es un tipo de diodo de unión PN que opera como un capacitor variable. Este dispositivo muestra un comportamiento capacitivo bajo un voltaje de polarización inversa, haciendo que su capacitancia cambie en función de la tensión aplicada.
Símbolo del Diodo Varactor
El símbolo que representa al diodo varactor es distinto del de un diodo convencional. En este símbolo, las dos líneas paralelas indican su naturaleza capacitiva. A continuación, se presenta un ejemplo del símbolo:
Características del Diodo Varactor
Las principales características del diodo varactor son:
- Operación en polarización inversa.
- Capacitancia variable dependiendo de la tensión aplicada.
- Uso en circuitos para sintonización y filtrado de señales.
La capacitancia del diodo varactor se puede calcular mediante la fórmula:
C = (ε * A) / W, donde C es la capacitancia, A es el área de la unión, W es el ancho de la región de agotamiento y ε es la permitividad del material semiconductor.
Aplicaciones del Diodo Varactor
El diodo varactor se utiliza en diversas aplicaciones electrónicas, tales como:
- Sintonización de circuitos: Es esencial en receptores de radio y televisión para ajustar diferentes frecuencias.
- Filtros de paso de banda: Puede ser utilizado para seleccionar rangos específicos de frecuencia en circuitos de comunicación.
- Osciladores locales: Ayuda en la creación de señales de frecuencia variable en dispositivos de transmisión.
Preguntas Frecuentes (FAQs)
¿Cómo funciona un diodo varactor?
El diodo varactor funciona en estado de polarización inversa. A medida que se aumenta la tensión inversa, el ancho de la región de agotamiento aumenta, lo que reduce la capacitancia. Al disminuir la tensión, la capacitancia aumenta.
¿Cuáles son las ventajas del diodo varactor?
Entre las ventajas del diodo varactor se incluyen su capacidad para ofrecer una alta estabilidad en circuitos osciladores y su flexibilidad en aplicaciones de sintonización debido a su capacitancia variable.
