Método de Tres Lámparas Oscuras para Sincronizar el Alternador: Una Guía Práctica
En el fascinante mundo de la electrotecnia, la sincronización de alternadores es una tarea crucial que puede marcar la diferencia entre un sistema eficiente y uno lleno de problemas. ¿Alguna vez te has preguntado cómo los expertos logran esto con precisión? Hoy te traemos un método que ha resistido la prueba del tiempo: el método de tres lámparas oscuras. Esta técnica no solo es sencilla de implementar, sino que también te permite observar y comprender el comportamiento de los alternadores en tiempo real. Acompáñanos en este viaje y descubre cómo puedes aplicar este ingenioso método en tus proyectos eléctricos. ¡La sincronización perfecta está a solo unos pasos!
¿Estás buscando una manera efectiva y sencilla de sincronizar el alternador? ¡No busques más! En este artículo te presentaremos el método de las tres lámparas oscuras, una técnica infalible para lograr una sincronización perfecta. Descubre paso a paso cómo implementarlo y olvídate de los dolores de cabeza al trabajar con tu generador de energía. ¡No te lo pierdas!
El procedimiento de conectar un alternador a la red eléctrica infinita o con un bus común al que ya están conectados en paralelo el número de otros generadores se conoce como sincronización del alternador. Aquí vamos a discutir tres métodos de lámpara oscura para sincronizar el alternador.
Método de sincronización de tres lámparas oscuras
>

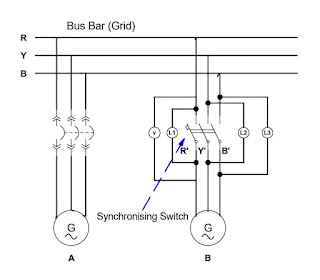

Como se muestra en el diagrama, el alternador A ya está conectado a la red o barra infinita. El otro alternador nombrado con B debe sincronizarse con la red o el bus utilizando el método de las tres lámparas oscuras.
Deje que las lámparas L1, L2 y L3 estén conectadas a través de los terminales R-R’, YY’ y BB’ del interruptor de sincronización, aquí R, Y y B son los terminales de la barra colectora infinita, y R’, Y’ y B’ son los terminales del alternador entrante B.
Cuando los voltajes son iguales y las frecuencias del alternador B y Bus son las mismas y la secuencia de fase de ambos es correcta, entonces el voltaje entre las tres lámparas será cero. Por lo tanto, las lámparas están completamente apagadas y este es el momento adecuado para cerrar el interruptor de sincronización.
Si la frecuencia del alternador B es diferente a la frecuencia de la red y se cumplen otras condiciones, las luces parpadearán simultáneamente.
La frecuencia de parpadeo de la lámpara depende de la diferencia de frecuencia entre el alternador B entrante y la frecuencia fb-fa de la red.
Si la secuencia de fases del alternador B y la rejilla no es correcta, las luces parpadearán una por una. Luego, la secuencia de fases se corrige intercambiando dos cables del alternador entrante B.
El parpadeo de las lámparas L1, L2 y L3 se reduce variando la velocidad del motor primario del alternador entrante.
Si el voltaje de la rejilla y el alternador de entrada no es igual y se cumplen otras condiciones, todas las lámparas serán igualmente brillantes y seguirán alcanzando el mismo brillo.
Ventajas del método de la lámpara oscura
- El método de 3 lámparas oscuras es más barato.
- La secuencia de fase correcta se puede identificar fácilmente.
Desventajas del método de la lámpara oscura
- La lámpara se oscurece aproximadamente a la mitad de su voltaje nominal. Por lo tanto, es posible que el interruptor de sincronización se cierre incluso cuando hay una diferencia de fase presente entre la red eléctrica y el alternador de entrada.
- El filamento de la lámpara podría quemarse.
- el parpadeo de las lámparas no muestra qué lámpara tiene la frecuencia más alta.
Método de Tres Lámparas Oscuras para Sincronizar el Alternador
En el fascinante mundo de la electrotecnia, la sincronización de alternadores es una tarea crucial que puede marcar la diferencia entre un sistema eficiente y uno lleno de problemas. ¿Alguna vez te has preguntado cómo los expertos logran esto con precisión? Hoy te traemos un método que ha resistido la prueba del tiempo: el método de tres lámparas oscuras. Esta técnica no solo es sencilla de implementar, sino que también te permite observar y comprender el comportamiento de los alternadores en tiempo real. Acompáñanos en este viaje y descubre cómo puedes aplicar este ingenioso método en tus proyectos eléctricos. ¡La sincronización perfecta está a solo unos pasos!
¿Qué es el Método de Tres Lámparas Oscuras?
El método de las tres lámparas oscuras es una técnica utilizada para sincronizar un alternador (Alternador B) con una red eléctrica ya establecida (Alternador A). Este procedimiento es esencial para asegurar que ambos alternadores operen en armonía, evitando fallos que podrían surgir de desincronización.
¿Cómo Funciona Este Método?
Para llevar a cabo el método de las tres lámparas oscuras, se utilizan tres lámparas que se conectan de manera específica. A continuación se describe el procedimiento:
- Conectar el alternador A a la red o barra infinita.
- Conectar el alternador B a la red, asegurando que las tensiones de ambos alternadores estén cerca.
- Instalar las lámparas L1, L2 y L3 entre el alternador B y la red.
Las lámparas actuarán como indicadores de la relación de fase entre las tensiones. Cuando las lámparas están apagadas, esto indica que el alternador B está sincronizado correctamente con la red.
Ventajas del Método de Tres Lámparas Oscuras
- Simplicidad: Es fácil de implementar y no requiere equipamiento complejo.
- Visualización: Proporciona una indicación visual clara del estado de sincronización.
- Precisión: Permite una sincronización precisa evitando sobrecargas y daños.
Conclusión
El método de tres lámparas oscuras es una herramienta valiosa para ingenieros y técnicos eléctricos, simplificando el proceso de sincronización de alternadores. Con su fácil implementación y visualización clara, es ideal para cualquier proyecto que involucre generación de energía.
Preguntas Frecuentes (FAQs)
¿Por qué es importante la sincronización de alternadores?
La sincronización de alternadores es crucial para prevenir problemas como la sobrecarga térmica, la vibración excesiva y la posible desconexión de la red, lo que podría causar daños a los equipos.
¿Qué otras técnicas existen para sincronizar alternadores?
Además del método de tres lámparas oscuras, se utilizan otros métodos como el Voltímetro (método de comprobación de voltaje) y el sincronizador automático, que también proporcionan soluciones efectivas para la sincronización en sistemas eléctricos.
¿Es necesario tener un conocimiento previo para usar este método?
Si bien el método de las tres lámparas oscuras es relativamente sencillo, tener conocimientos básicos sobre circuitos eléctricos y alternadores facilitará su implementación y comprensión.
¿Dónde puedo encontrar más información sobre métodos de sincronización de alternadores?
Puedes consultar trabajos académicos como el de Pérez en la Universidad del Bío-Bío, que abordan este tema con profundidad. Puedes acceder al documento aquí.
