La resistividad del suelo es un factor crucial, aunque a menudo pasado por alto, en el diseño y la efectividad de los sistemas de puesta a tierra. Pero, ¿por qué debería importarte esto? Imagina que estás en una tormenta eléctrica, rodeado de truenos y relámpagos, y te preguntas si tu hogar está realmente protegido. La resistencia de la tierra determina la capacidad de desviar la energía eléctrica peligrosa hacia el suelo, y ahí es donde la resistividad del suelo juega un papel fundamental. En este artículo, exploraremos cómo estas dos variables están interconectadas y cómo afectan directamente la seguridad de nuestras instalaciones eléctricas. ¡Acompáñanos en este viaje para desentrañar los secretos de la resistividad del suelo y su impacto en la resistencia a tierra!
¿Sabías que la resistividad del suelo puede tener un impacto directo en la resistencia de la tierra? El adecuado funcionamiento de los sistemas de puesta a tierra es fundamental para garantizar la seguridad de las instalaciones eléctricas, pero ¿qué papel juega la resistividad del suelo en este proceso? En este artículo exploraremos la relación entre ambos conceptos y descubriremos cómo una resistividad alta o baja puede influir en la eficiencia de la resistencia de la tierra. ¡Prepárate para adentrarte en el fascinante mundo de la electricidad y su interacción con el suelo!
La resistividad del suelo afecta directamente a la resistencia de la tierra. La resistencia de tierra aumenta con un aumento en la resistividad del suelo. En este artículo, discutiremos la impacto de la resistividad del suelo en la resistencia de la tierra.
Primero comprendamos qué es la resistividad del suelo y cómo juega un papel importante en la puesta a tierra efectiva. Los flujos de corriente a través de la tierra son máximos si la resistencia del suelo es baja.
¿Qué es la resistividad del suelo?
La resistividad del suelo es la medida de la resistencia del suelo del suelo muestreado. La resistividad del suelo depende de muchos factores, como la profundidad del suelo, la humedad, el contenido químico y la temperatura. Los valores de resistividad del suelo pueden variar desde 500 Ω cm con grandes cantidades de electrolitos hasta más de 1 millón de Ω cm en suelo arenoso seco.
¿Qué es la Resistencia de la Tierra?
La resistencia que ofrece el electrodo de tierra se conoce como resistencia de tierra La magnitud de la corriente que fluye del electrodo a tierra depende de la resistencia de tierra. Así, cuanto menor sea la resistencia, mayor será la corriente.
¿Cómo fluye la corriente en el suelo?

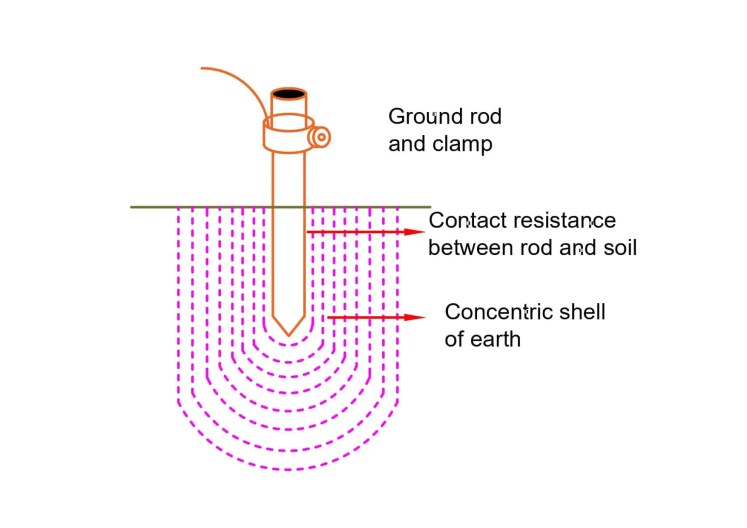

Cuando ocurre una falla en el sistema. la fase viva se conecta al punto de tierra. Como resultado, la corriente comienza a fluir a través del electrodo de tierra hacia el suelo circundante dentro del pozo de tierra. La corriente de falla a tierra fluye en una serie de capas concéntricas, como se indica a continuación.
>Las capas concéntricas cercanas al electrodo tienen un área menor y, por lo tanto, tienen una mayor resistencia. Cada capa sucesiva tiene más área y, por lo tanto, tiene menor resistencia a la corriente de falla a tierra. La capa concéntrica a gran distancia del electrodo de tierra transporta la corriente máxima y la densidad de corriente es mínima debido al área más grande.
Factores que afectan a la Tierra Rresistencia
Los siguientes factores afectan la resistencia de tierra.
El factor más importante que afecta la resistencia de puesta a tierra es la resistividad del suelo. Por lo tanto, es importante verificar la resistividad del suelo antes de hacer los pozos de tierra para garantizar una protección efectiva contra fallas a tierra del equipo eléctrico.
La resistividad del suelo depende de los siguientes factores.
>El suelo húmedo tiene una buena cantidad de humedad y es adecuado para sistemas de puesta a tierra. Los terrenos con arena seca, piedra caliza, granito y suelo rocoso tienen alta resistividad y deben evitarse para los sistemas de puesta a tierra. El suelo, como el suelo pantanoso húmedo, el suelo arcilloso, la arcilla y el suelo arenoso con una mezcla de marga, es bueno para los sistemas de puesta a tierra.
¿Qué sucede si la resistividad del suelo es alta?
La alta resistividad o baja conductividad del suelo impide el flujo de corriente y se desarrolla un gran voltaje a través del electrodo de tierra y el suelo. Esto dará como resultado un voltaje más alto (potencial de paso o contacto) en el sistema de puesta a tierra. El mayor voltaje desarrollado en el sistema de puesta a tierra debido a la mayor resistencia del suelo puede causar una descarga eléctrica a la persona que trabaja en el pozo de tierra.
La prueba del suelo debe realizarse antes de instalar cualquier tipo de sistema de puesta a tierra.
¿Por qué es importante la resistividad del suelo?
Antes de la selección del sitio para el sistema de puesta a tierra, el prueba de resistividad del suelo debe hacerse porque el suelo es el componente básico del sistema de puesta a tierra. La resistividad del suelo es alta para un área rocosa y, como resultado, la corriente de falla a tierra no podrá pasar rápidamente al suelo y puede causar daños al equipo. El riesgo de electrocución causado por un aumento en el potencial de contacto también existe si la resistividad del suelo es alta. Si la resistividad del suelo es alta, se pueden tomar medidas adicionales para reducir la resistividad y garantizar un buen sistema de puesta a tierra.
¿Qué hacer si la resistividad del suelo es alta?
La resistividad del suelo se puede disminuir en áreas donde la resistividad del suelo es alta, incluidos los suelos rocosos y arenosos, agregando materiales de mejora conductivos en el suelo para superar el problema de la alta resistividad del suelo. Estos productos pueden denominarse «conexión a tierra» o materiales de mejora de «puesta a tierra».
Valor de resistencia de tierra permitido según el estándar indio
De acuerdo con la ley de electricidad de la India, se consideran los siguientes valores base para especificar el permisible valores de resistencia de puesta a tierra.
La resistencia de tierra se puede calcular por la ley de Ohm.

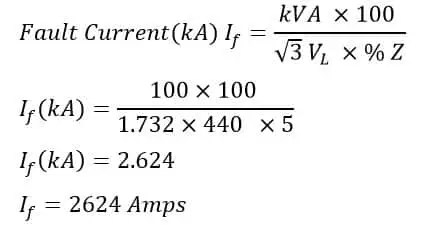

>Tomemos un ejemplo de 100 kVA, 440 voltios, transformador de impedancia del 5 %, la corriente de falla (IF) es;

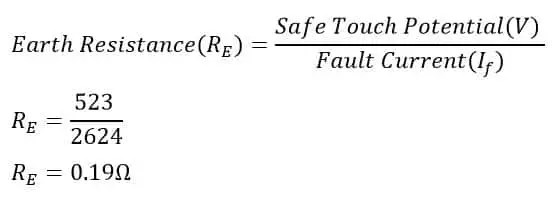

>La resistencia de tierra es;
>Para conseguir este bajo valor de resistencia de puesta a tierra, el sistema de puesta a tierra tiene un coste muy elevado, y por tanto, una valor nominal de resistencia de tierra de 1 Ω se considera a efectos prácticos.
El valor admisible de la resistencia de tierra se enumera en la siguiente tabla.
Instalaciones
Valores de resistencia de tierra (Ω)
Centrales eléctricas
0.5
Estaciones 33 kV
2.0
Estaciones EHT
1.0
Estructuras DTR
2.0
Resistencia al pie de la torre
10
Estos valores de resistencia pueden tomarse como referencia para los valores admisibles. Sin embargo, debemos tratar de obtener el valor mínimo de resistencia. Existe suelo húmedo muy por debajo del nivel del suelo y tiene una resistencia de puesta a tierra más baja, por lo tanto, podemos conducir profundamente el electrodo de tierra para obtener una resistencia baja estable. De esta manera, podemos obtener tierra baja incluso si las capas superiores del suelo están secas.
Puede ocurrir que no consigamos una resistencia de tierra baja incluso después de insertar el electrodo profundamente en el suelo debido a la alta resistividad del suelo. En tales casos, para mejorar el valor de resistencia de tierra al nivel deseado, podemos usar carbón, sal o compuestos químicos de puesta a tierra para reducir el valor de resistencia de tierra al nivel permitido.
¿Cómo afecta la resistividad del suelo a la resistencia de la tierra?
La resistividad del suelo es un factor crucial en el diseño y la efectividad de los sistemas de puesta a tierra, que son esenciales para garantizar la seguridad de nuestras instalaciones eléctricas. Cuando hablamos de sistemas de puesta a tierra, es importante entender cómo la resistividad del suelo incide directamente en la resistencia de tierra.
¿Qué es la resistividad del suelo?
La resistividad del suelo se refiere a la capacidad del suelo para conducir la corriente eléctrica. Esta propiedad depende de varios factores, incluyendo:
- Contenido de humedad: Suelos más húmedos suelen tener una resistividad más baja, lo que facilita la conducción de corriente.
- Composición química: La presencia de electrolitos en el suelo influye en su conductividad.
- Temperatura: A temperaturas bajas, la resistividad del suelo tiende a aumentar.
- Tipo de suelo: Suelos orgánicos suelen ser mejores conductores que suelos arenosos o rocosos.
¿Qué es la resistencia de tierra?
La resistencia de tierra es la oposición que ofrece un sistema de puesta a tierra frente al paso de corriente eléctrica. Es fundamental que esta resistencia sea baja para que la corriente de falla pueda fluir eficientemente hacia el suelo, minimizando así el riesgo de electrocución o daños por sobrecarga eléctrica.
Relación entre resistividad del suelo y resistencia de tierra
La resistencia de tierra aumenta cuando la resistividad del suelo también aumenta. Esto significa que en suelos con alta resistividad, el sistema de puesta a tierra será menos efectivo, dificultando el flujo de corriente durante un evento de falla eléctrica. Esto puede provocar un incremento en los voltajes de paso o contacto, que son peligrosos para las personas que se encuentren cerca del sistema de puesta a tierra [[1]](https://www.itztli.es/como-afecta-la-resistividad-del-suelo-a-la-resistencia-de-la-tierra/).
Impacto de la alta resistividad del suelo
Una alta resistividad puede llevar a:
- Desviaciones ineficaces de la corriente de falla.
- Aumento del potencial de contacto, aumentando el riesgo de electrocución.
- Mayor dificultad para cumplir con las normativas de seguridad eléctrica.
Métodos para reducir la resistividad del suelo
Si se determina que la resistividad del suelo es alta, existen varias estrategias que pueden implementarse:
- Aumentar el contenido de humedad: Instalar sistemas de riego o mantener el área húmeda.
- Uso de materiales mejoradores: Incorporar materiales que aumenten la conductividad, como sales o compuestos químicos específicos.
- Selección de electrodos adecuados: Utilizar electrodos que sean más eficaces en terrenos difíciles.
Conclusión
La resistividad del suelo juega un papel fundamental en la eficacia de los sistemas de puesta a tierra. Comprender cómo estos dos factores están relacionados es esencial para garantizar la seguridad de nuestras instalaciones eléctricas. Realizar un estudio de resistividad antes de implementar un sistema de puesta a tierra puede ser decisivo para evitar problemas futuros.
Preguntas Frecuentes
¿Por qué es importante medir la resistividad del suelo?
Medir la resistividad del suelo permite a los ingenieros e instaladores evaluar la efectividad del sistema de puesta a tierra y hacer las mejoras necesarias para garantizar la seguridad y funcionalidad del mismo.
¿Qué tipos de suelo son mejores para la puesta a tierra?
Los suelos húmedos y arcillosos son generalmente más efectivos para la puesta a tierra, ya que tienen una baja resistividad. En cambio, suelos arenosos y rocosos pueden ser problemáticos debido a su alta resistividad y menor capacidad de conducción eléctrica.
¿Cómo afecta el cambio de temperatura a la resistividad del suelo?
A temperaturas más bajas, la resistividad del suelo generalmente aumenta, lo que puede afectar negativamente la efectividad del sistema de puesta a tierra, especialmente en climas fríos o helados.
Para mayor información sobre la resistividad del suelo, visita este artículo.
