Convertidor de voltaje a corriente o convertidor VI es un circuito electrónico que crea una corriente que es proporcional al voltaje de entrada aplicado. Básicamente mantiene la corriente de carga en un valor que es independiente de la variación de la impedancia de carga. En este artículo, veremos los diferentes convertidores VI basados en amplificadores operacionales, su funcionamiento y sus aplicaciones. Básicamente, hay tres circuitos para el convertidor VI.
Convertidor de voltaje de carga flotante a corriente
Voltaje de carga flotante al circuito convertidor de corriente como se muestra en la figura 1. La entrada Vi se aplica en el terminal no inversor. Vo es el voltaje de salida. La resistencia R conectada al terminal inversor del amplificador operacional está conectada a tierra. La resistencia de carga (RL) está flotando en este circuito convertidor VI. Se dice que está flotando porque la resistencia de carga no está conectada a tierra.
Análisis
El análisis del circuito convertidor VI se muestra en la figura 2. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje del terminal inversor (V−) es igual a la tensión del terminal no inversor (V+ = Vi), de acuerdo con la concepto corto virtual.
V− = V+ = Vi
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Deje que la corriente I fluya a través de la resistencia R.
(1)
Aplicar KCL en el nodo q
(2)
De las ecuaciones (1) y (2), tenemos
Si el voltaje de entrada Vi y la resistencia (R) se fija entonces la corriente de carga (IL) es independiente de la resistencia de carga (RL).
Convertidor de voltaje de carga a tierra a corriente

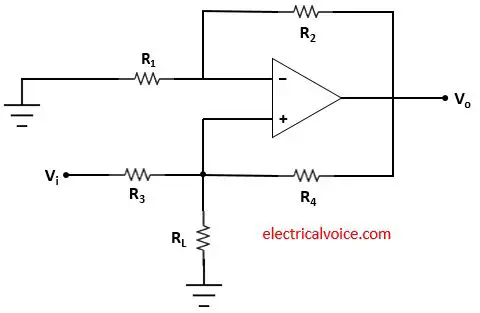

Voltaje de carga a tierra al circuito convertidor de corriente como se muestra en la figura 3. La entrada Vi se aplica como se muestra en la figura 3. Vo es el voltaje de salida. La resistencia R1 conectado a la terminal inversora del amplificador operacional está conectado a tierra. La resistencia de carga (RL) está conectado a tierra en este circuito convertidor VI. Se dice que está puesto a tierra porque la resistencia de carga está conectada a tierra.
Análisis
El análisis del circuito convertidor VI se muestra en la figura 4. Deje que el voltaje del nodo Q sea V1. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje de la terminal inversora (V−) es igual a la tensión del terminal no inversor (V+ = V1), de acuerdo con la concepto corto virtual.
V− = V+ = V1
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Deja que yo actual1 y yo2 fluye a través de la resistencia R1 y R2 respectivamente.
(3)
(4)
Aplicar KCL en el nodo PAG
(5)
De las ecuaciones (3), (4) y (5), tenemos
Por lo tanto
o podemos escribirlo como
(6)
el yo actual3 I4 y yoL fluye a través de la resistencia R3 R4 y RL respectivamente.
(7)
(8)
Aplicar KCL en el nodo q
(9)
De las ecuaciones (7), (8) y (9), tenemos
Ahora pon valor de V1 de la ecuación (6)
Si
Entonces
Si el voltaje de entrada Vi y la resistencia (R_3) es fija, entonces la corriente de carga (IL) es independiente de la resistencia de carga (RL).
Voltaje de carga de tierra al circuito convertidor de corriente 2
Voltaje de carga a tierra al circuito convertidor de corriente 2 como se muestra en la figura 5. La entrada Vi se aplica como se muestra en la figura 5. Vo es el voltaje de salida. La resistencia R3 conectado al terminal no inversor del amplificador operacional está conectado a tierra. La resistencia de carga (RL) está conectado a tierra en este circuito convertidor VI. Se dice que está puesto a tierra porque la resistencia de carga está conectada a tierra.
Análisis
El análisis del circuito convertidor VI se muestra en la figura 6. Deje que el voltaje del nodo Q sea V1. Dado que el amplificador operacional es ideal y hay retroalimentación negativa, el voltaje de la terminal inversora (V−) es igual a la tensión del terminal no inversor (V+ = V1), de acuerdo con la concepto corto virtual.
V− = V+ = V1
Las corrientes que ingresan a ambos terminales del amplificador operacional son cero ya que el amplificador operacional es ideal.
Deja que yo actual1 y yo2 fluye a través de la resistencia R1 y R2 respectivamente.
(10)
(11)
Aplicar KCL en el nodo PAG
(12)
De las ecuaciones (10), (11) y (12), tenemos
(13)
o podemos escribirlo como
(14)
el yo actual3 I4 y yoL fluye a través de la resistencia R3 R4 y RL respectivamente.
(15)
(dieciséis)
Aplicar KCL en el nodo q
(17)
De las ecuaciones (15), (16) y (17), tenemos
poner valor de
de la ecuación (13), tenemos
Si
Entonces
Si el voltaje de entrada Vi y Resistencia (R3) es fijo, entonces la corriente de carga (IL) es independiente de la resistencia de carga (RL).
Aplicaciones del convertidor VI
Este convertidor tiene aplicaciones en los siguientes
1. Voltímetros de CA y CC de bajo voltaje
2. Comprobadores de diodos LED y Zener
3. Buscadores de coincidencias de diodos
