¿Cuál es el significado de 5P20 en el transformador de corriente?
Cuando hablamos de transformadores de corriente, cada cifra y letra en su denominación tiene un significado crucial para su funcionamiento y aplicación. Entre estas notaciones, 5P20 es una de las más importantes y, quizás, menos comprendidas. Pero, ¿qué encierra realmente esta combinación de números y letras? En este artículo, desglosaremos el significado de 5P20, explorando su relevancia en el mundo de la medición eléctrica y su impacto en la precisión y eficiencia de los sistemas eléctricos. Prepárate para adentrarte en un aspecto fundamental de la ingeniería eléctrica que podría cambiar tu perspectiva sobre el manejo de la energía. ¡Comencemos!
El mundo de la electricidad está lleno de acrónimos y códigos técnicos que pueden resultar confusos para aquellos que no están familiarizados con el tema. Uno de ellos es 5P20, un código que se utiliza para describir las características de un transformador de corriente. En este artículo, descubriremos el verdadero significado de 5P20 y cómo afecta el funcionamiento de estos dispositivos cruciales en nuestro sistema eléctrico. ¡Prepárate para desentrañar el misterio detrás de estas cifras aparentemente enigmáticas!
>Hay tres tipos de transformadores de corriente que se utilizan para diversas aplicaciones.
1. Propósito de medición
2. Finalidad de la protección
3. Finalidad especial de protección
La clase particular de CT se utiliza para aplicaciones específicas. si se utiliza una clase de TC para otra aplicación, se pierde la protección o la fiabilidad de la medición. Si se usa el TI de clase de medición para la clase de protección, el TI se saturará si fluye una gran corriente de falla a través de él. Si se utiliza la clase de protección CT para fines de medición, habrá un gran error de medición. Para la protección de zona se debe utilizar el CT de clase PS.
La clase de protección CT se usa ampliamente en la aplicación de protección y la protección CT no se satura si la gran corriente de falla fluye a través de él. La clase de protección CT está diseñada para transportar la corriente de falla de la red eléctrica y la selección de CT es primordial para una operación confiable del sistema de protección.
Artículos Relacionados:
- Clase de protección CT
- CT de clase PS

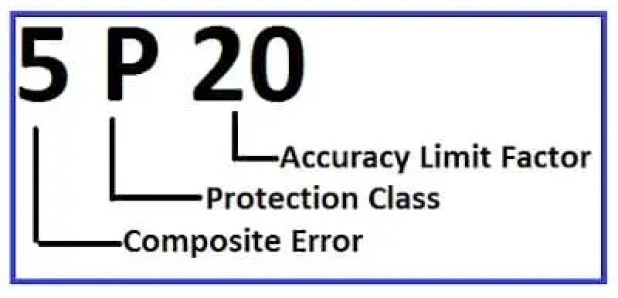

¿Qué significa 5 P20 CT?
La letra ‘P’ indica que es una clase de protección CT. El número ’20’ indica la magnitud de la corriente de falla que puede fluir de manera segura a través del primario del TC, sin saturar el TC. Por ejemplo, si la relación de CT es de 1000/5 amperios, la corriente que fluye a través del primario de CT puede ser de hasta 20 x 1000 = 20 kiloamperios. El número ’20’ también se denomina factor de límite de precisión (ALF) de CT. El factor de límite de precisión de 20 indica que el TC de clase de protección detectará la corriente con precisión nominal cuando la corriente 20 veces mayor que la corriente nominal primaria fluya a través del TC. El factor de límite de precisión común del CT es 10,15,20,30.
El Número ‘5’ indica la precisión del CT. Cuando la corriente fluye a través del TC de clase de protección 5P20 es 20 veces mayor que la corriente primaria nominal, el TC lee dentro del error compuesto del 5 %.
Si la corriente es superior a 20 veces, el CT se saturará.
Publicación relacionada: Factor límite de precisión (ALF) de CT

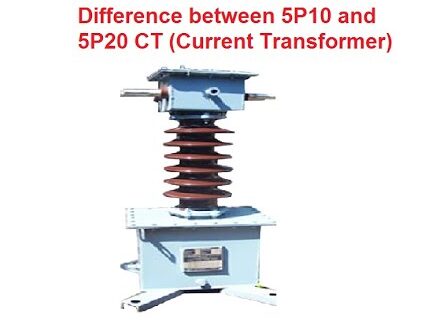

¿Qué significa 5 P10 CT?
Si la corriente primaria es 10 veces la corriente primaria nominal del TC, el TC funcionará perfectamente, dentro del error compuesto nominal del 5%.
Un transformador de corriente de clase de precisión CTR 500/5,5P10 funcionará perfectamente si la corriente primaria es de 5000 amperios o la corriente secundaria es de 50 amperios.
Marcado de TC
La clase de precisión de CT se escribe después de la potencia nominal: 10 VA 5P10,15 VA 10 P10,30 VA 5P20.
Leer siguiente:
>
>
Leer más artículos sobre TC
¿Cuál es el significado de 5P20 en el transformador de corriente?
Cuando hablamos de transformadores de corriente, cada cifra y letra en su denominación representa características cruciales para su funcionamiento y aplicación. Entre estas notaciones, 5P20 es de gran relevancia y, a menudo, mal interpretada. Pero, ¿qué encierra realmente esta combinación de números y letras? A continuación, desglosaremos el significado de 5P20 y su impacto en la medición eléctrica.
Descomponiendo 5P20
La designación 5P20 se refiere a dos aspectos fundamentales de los transformadores de corriente:
- Clase de precisión: La letra P indica que se trata de un transformador para protección, mientras que el número 5 significa que tiene un límite de error del 5% al operar a 20 veces su corriente nominal.
- Factor de límite de precisión: El número 20 indica que el transformador mantiene la precisión especificada (5%) hasta 20 veces su corriente nominal, lo que significa que es adecuado para aplicaciones que pueden presentar corrientes de fallo elevadas.
Importancia de la clasificación 5P20
La clasificación 5P20 es crucial, ya que asegura que la medición del transformador sea precisa incluso en condiciones extremas de corriente. Esto es fundamental para la protección de equipos eléctricos y sistemas de control, ya que un transformador que no cumpla con estas especificaciones puede conllevar a errores en la medición y, por ende, a fallos en la protección de los sistemas eléctricos. [Fuente]
Aplicaciones de los transformadores de corriente
Los transformadores de corriente, y en especial los clasificados como 5P20, son utilizados en diversas aplicaciones, que se pueden clasificar en tres tipos:
- Propósito de medición: para medir la corriente en un circuito eléctrico.
- Finalidad de la protección: para proteger circuitos eléctricos de sobrecargas y cortocircuitos.
- Finalidad especial de protección: para aplicaciones específicas donde la precisión actual es crítica.
Preguntas Frecuentes (FAQs)
¿Qué es un transformador de corriente?
Un transformador de corriente es un dispositivo eléctrico que convierte la corriente de alto voltaje en una corriente de bajo voltaje, facilitando así su medición y monitorización en sistemas eléctricos.
¿Por qué es importante el factor de límite de precisión?
El factor de límite de precisión es fundamental porque garantiza que el transformador opere de manera efectiva dentro de un rango específico de corrientes, asegurando así la exactitud en la protección y el control de los sistemas eléctricos.
¿Se puede utilizar un transformador de corriente de clase 5P20 para mediciones normales?
Sí, un transformador de clase 5P20 puede ser utilizado para mediciones normales, especialmente en situaciones donde se espera que la corriente alcance niveles altos sin comprometer la precisión del dispositivo.
Conclusión
El código 5P20 en un transformador de corriente es fundamental para comprender su funcionamiento y aplicación. Conociendo su significado, los ingenieros y técnicos pueden seleccionar adecuadamente los transformadores necesarios para asegurar la eficiencia y seguridad en sistemas eléctricos. Para más información sobre la selección de transformadores de corriente, puedes consultar esta [Fuente].
