En este artículo discutiremos el uso del voltaje de punto de inflexión del transformador de corriente en el circuito de protección. El voltaje del punto de inflexión de CT es un parámetro muy importante que debe verificarse antes de usar CT para un circuito eléctrico.
¿Qué es el voltaje del punto de rodilla (KPV)?
Según IEC, el voltaje del punto de inflexión se define como el voltaje al que un aumento del 10% en el voltaje aplicado aumenta la corriente de magnetización en un 50%. Para voltajes mayores que el voltaje del punto de inflexión, la corriente de magnetización aumenta considerablemente incluso para pequeños incrementos en el voltaje a través de las terminales secundarias. IEEE define la saturación como «el punto donde la tangente está a 45 grados de los amperios de excitación secundarios». También conocido como «rodilla» punto.
El KPV muestra el límite de saturación del transformador de corriente. Cuando CT entra en su región de saturación, el núcleo del CT ya no puede confinar el flujo magnético en el núcleo. Bajo saturación, el CT se comporta como un circuito abierto y su salida es cero. Por lo tanto, la clase de protección CT debe operar en su región de no saturación. Para asegurar el funcionamiento del TC en la región de no saturación, necesitamos calcular el límite máximo permitido de voltaje del devanado secundario hasta el cual el TC permanece en su región de no saturación.
Presentación gráfica de KPV de CT
>Procedimiento de prueba de voltaje del punto de inflexión

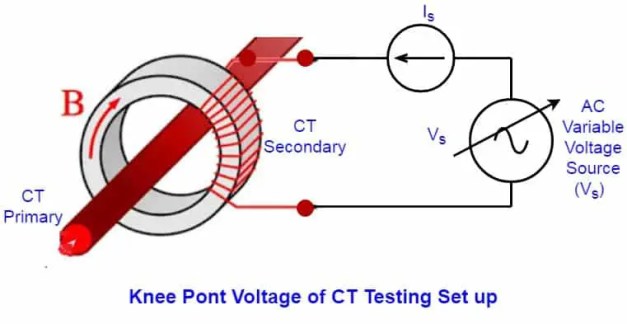

El secundario del transformador de corriente se conecta a una fuente de tensión alterna (CA) y el primario del TC se deja abierto. La configuración de la prueba KPV se proporciona a continuación.
>A medida que aumenta el voltaje secundario manteniendo abierto el primario del CT, la corriente aumenta en el secundario con un aumento en el voltaje. A un voltaje particular, la corriente secundaria aumenta drásticamente y ese punto corresponde al KPV de CT.
La tensión secundaria se aumenta en pasos del 10 % y se mide la corriente correspondiente. Se anota la corriente y el voltaje. El punto donde el aumento del 10 % en el voltaje causa un aumento del 50 % en la corriente es el voltaje del punto de inflexión de CT.
La corriente y el voltaje de prueba del TC se tabulan a continuación.
Voltaje secundario (voltios)
Corriente Secundaria (Amperio)
3
0.001
7.5
0.002
12.5
0.003
18
0.004
60
0.01
150
0.02
200
0.025
235
0.03
300
0.05
356
0.08
372
0.01
400
0,15 (punto de saturación de TI)
447
1.0
Importancia del voltaje del punto de inflexión
El parámetro de voltaje del punto de inflexión es muy importante para los transformadores de corriente de clase de protección, especialmente para Clase-PS es decir, transformadores de corriente de propósito especial utilizados para la protección de zona. El transformador de corriente utilizado para la protección y la protección diferencial tiene que transportar de 20 a 30 veces la corriente nominal del TC durante las condiciones de falla.
Si el TC se satura en condiciones de falla, el relé de protección no dispara el interruptor y puede causar daños graves a una red eléctrica. El voltaje del punto de inflexión también es muy importante en vista del factor de seguridad del instrumento. El KPV de CT debe conocerse solo para la clase de protección CT y PS ((clase PS – Protección especial) clase CT.
Publicaciones relacionadas sobre el transformador de corriente
- Factor de límite de precisión del transformador de corriente
- Factor de seguridad del instrumento del transformador de corriente
- ¿Por qué transformador de corriente de clase PS para protección diferencial?
- Clase de precisión del transformador de corriente
- Transformador de corriente: construcción, fasores y errores
- ¿Cómo calcular el voltaje del punto de inflexión del transformador de corriente?
- Curva de magnetización de CT
- ¿Por qué el secundario de CT nunca debe estar abierto?
¿Cuál es el uso del voltaje del punto de inflexión?
Introducción
¿Te has preguntado alguna vez cómo los ingenieros y técnicos logran que sus sistemas eléctricos funcionen de manera óptima? Uno de los conceptos clave en este proceso es el voltaje del punto de inflexión. Este término, fundamental para entender el comportamiento de componentes eléctricos, es crucial para garantizar la eficiencia y seguridad en circuitos eléctricos.
¿Qué es el voltaje del punto de inflexión?
Según la norma IEC, el voltaje del punto de inflexión se define como el voltaje en el que un aumento del 10% en el voltaje aplicado incrementa la corriente de magnetización en un 50%. Este fenómeno ocurre porque, una vez se supera este voltaje, la corriente de magnetización aumenta considerablemente incluso con pequeños incrementos de voltaje en las terminales secundarias.
El voltaje del punto de inflexión, también conocido como punto de rodilla (KPV), indica el límite de saturación de un transformador de corriente (CT). Cuando un CT alcanza su región de saturación, su núcleo no puede contener el flujo magnético adecuado, lo que resulta en un comportamiento similar al de un circuito abierto, donde la salida es cero.
Importancia en los sistemas eléctricos
El uso adecuado del voltaje del punto de inflexión es vital para:
- Protección de circuitos: Asegura que los transformadores de corriente operen dentro de su región de no saturación, lo cual es crucial para la seguridad de los sistemas eléctricos.
- Eficiencia energética: Mantener el funcionamiento en el rango adecuado previene pérdidas de energía y optimiza el rendimiento del sistema.
- Prevención de fallos: Al operar fuera del voltaje del punto de inflexión, se reduce el riesgo de daños en los equipos eléctricos.
Procedimiento de prueba del voltaje del punto de inflexión
Para determinar el voltaje del punto de inflexión de un transformador de corriente, se realiza el siguiente procedimiento:
- Conectar el secundario del transformador a una fuente de tensión alterna (CA).
- Dejar el primario del transformador abierto.
- Aumentar el voltaje secundario en pasos del 10% y medir la corriente correspondiente.
- Identificar el voltaje en el que la corriente secundaria presenta un aumento drástico, ese será el KPV del transformador.
FAQs
¿Qué consecuencias tiene operar un transformador de corriente en su región de saturación?
Operar un transformador de corriente en su región de saturación puede resultar en lecturas incorrectas de corriente, pérdida de precisión en la medición y potencial daño a los equipos eléctricos, lo que puede afectar la seguridad del sistema completo.
¿Cómo se calcula el voltaje máximo permitido para un transformador de corriente?
Para calcular el límite máximo permitido de voltaje del devanado secundario, es necesario conocer el voltaje del punto de inflexión y asegurarse de que el transformador opere en la región de no saturación bajo las condiciones de carga especificadas.
