¿Sabes cuál es la diferencia entre puesta a tierra, puesta a tierra y neutro? Muchas personas suelen confundirse al escuchar estos términos, pero en realidad cada uno cumple una función específica en los sistemas eléctricos. En este artículo, te explicaremos de manera sencilla y clara las diferencias entre estos conceptos tan importantes en el campo de la electricidad. No te lo pierdas, ¡sigue leyendo!
Importancia de la puesta a tierra:
La conexión a tierra se realiza para eliminar la posibilidad de electrocución si las partes activas son tocadas accidentalmente por un ser humano. La puesta a tierra también protege el equipo. La puesta a tierra proporciona un camino de mínima impedancia a la corriente de falla. Los tres términos relacionados con la puesta a tierra son los siguientes. 1. Puesta a tierra 2. Puesta a tierra
3. Vinculación
Toma de tierra:
El término toma de tierra se usa comúnmente en la industria eléctrica para significar tanto «puesta a tierra del equipo» y «puesta a tierra del sistema”.

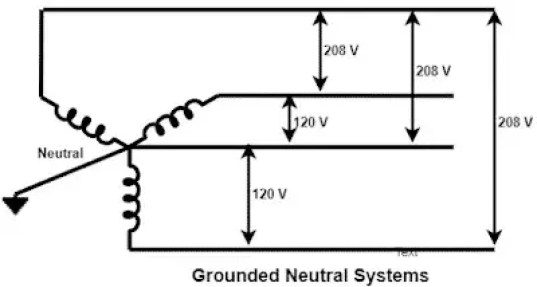

Cuando la parte viva del equipo está conectada al potencial de tierra se conoce como puesta a tierra del sistema. Bajo operación normal, el potencial en el punto neutral es cero y su potencial aumenta durante una condición de falla. Las corrientes de fase desequilibradas se suman y fluyen a través del punto neutro. Así, la corriente de desequilibrio/fallo a tierra desarrolla el aumento de potencial en el punto neutro del punto común de conexión en estrella. El aumento del potencial en el punto neutro hace que la corriente fluya desde el neutro hasta el punto de puesta a tierra.
La puesta a tierra se utiliza para los siguientes equipos.
- Transformadores de grupo vectorial Dyn11 utilizados para fines de distribución.
- Los transformadores de corriente utilizados para la protección de los equipos.
sistematpuesta a tierra

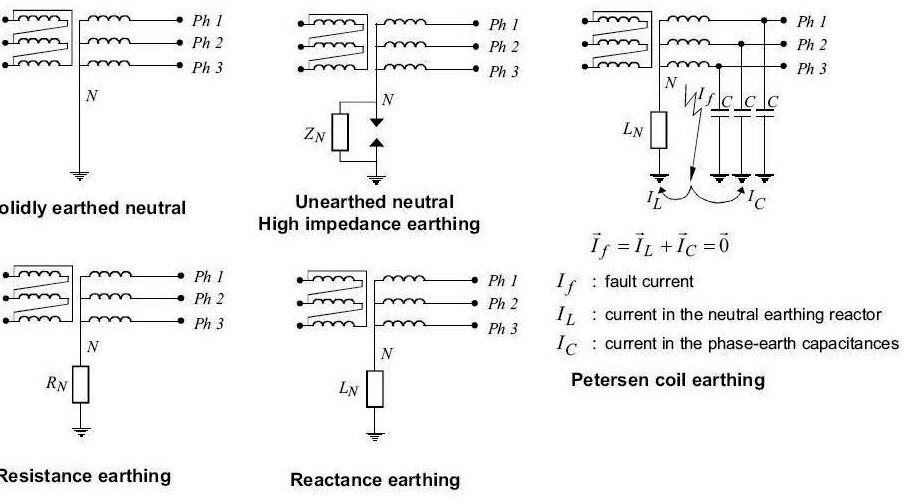

El neutro del transformador debe estar conectado a tierra. La puesta a tierra sólida se utiliza para el equipo con una tensión nominal inferior a 600 voltios. El transformador de clasificación grande está conectado a tierra a través de la resistencia de conexión a tierra neutra (NGR) para limitar la corriente de falla a su corriente de carga completa.
El valor de la NGR es ;
R= (Vph/√3)*Si
Dónde,
Vph – Tensión de fase
Si – Corriente a plena carga del equipo.
Se puede conectar un transformador de corriente entre el punto neutro y el punto de tierra y la corriente de desequilibrio que fluye a través del TC se puede alimentar al relé de protección para la protección necesaria del circuito.
Toma de tierra:

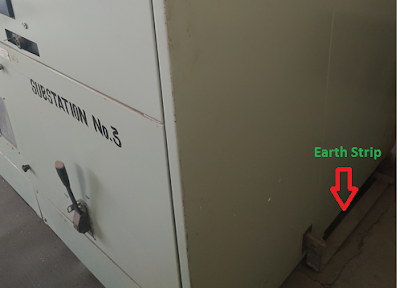

Los aparatos eléctricos se alojan en un panel denominado envolvente. El panel es un recinto aislado que proporciona el aislamiento necesario entre las partes activas y el recinto. Si el aislamiento falla, o cualquier conductor se desconecta y toca el cuerpo del gabinete, el cuerpo del gabinete alcanzará el potencial vivo.
Si una persona toca el recinto puede recibir una descarga eléctrica. Para proteger al hombre y la máquina, el recinto está conectado al potencial de tierra para que la corriente pase a tierra. La magnitud de la corriente, en este caso, será muy alta y disparará el disyuntor o quemará los fusibles.

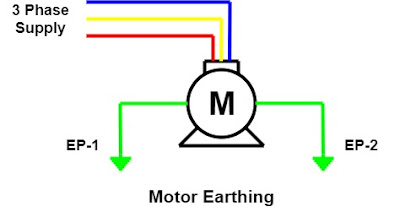

El tablero eléctrico, el motor, el generador, el transformador y todo el equipo eléctrico deben conectarse a tierra desde dos puntos diferentes en el cuerpo del equipo a través de dos pozos de tierra distintos. La diferencia entre puesta a tierra y puesta a tierra se resume en la siguiente tabla.
| Toma de tierra | Toma de tierra |
| El punto de puesta a tierra tiene potencial cero. | Si la corriente está equilibrada en las tres fases, el punto de puesta a tierra tiene potencial cero; de lo contrario, el punto neutro tiene algún potencial. |
| El cable de tierra utilizado es de color verde. | El cable de tierra es de color negro. |
| La conexión a tierra se realiza para evitar una descarga eléctrica a las personas cuando las partes activas tocan el cuerpo del gabinete y al mismo tiempo la persona toca el gabinete. | El potencial de puesta a tierra aumenta de cero a voltaje de fase cuando ocurre una falla en el sistema. La conexión a tierra permite el flujo de una gran corriente desde el potencial vivo a la tierra y el relé de protección detecta la corriente de falla y dispara el interruptor aguas arriba y, por lo tanto, protege a las personas y las máquinas. |

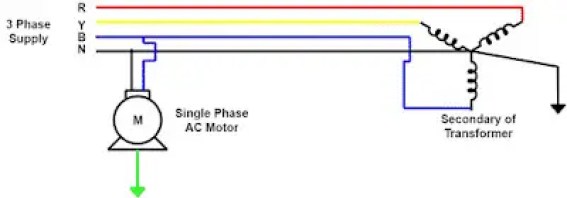

| Las partes no vivas del gabinete eléctrico están conectadas al punto de tierra. | El punto neutro (parte viva del suministro, que tiene potencial cero en condiciones normales) está conectado al potencial de tierra. |
Vinculación:

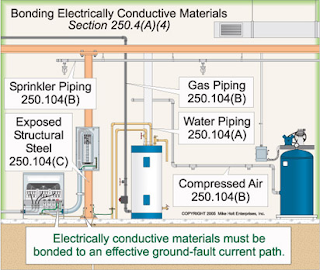

Los elementos metálicos que no están diseñados para transportar electricidad en la habitación o el edificio se conectan intencionalmente a tierra para evitar la posibilidad de descargas eléctricas. El proceso se conoce como unión. Todos los equipos conectados tendrán el mismo potencial y si alguien toca dos equipos simultáneamente no recibirá una descarga eléctrica porque no habrá flujo de corriente si la diferencia de potencial es cero.
Si el conductor de fase tocó la parte metálica, el equipo obtendrá el potencial vivo. Esto hará que fluya una gran cantidad de corriente a través de la pieza del equipo conectado a tierra y se disparará el disyuntor.
