Diferencia entre válvula solenoide y válvula motorizada
Cuando se trata de sistemas de control de flujo, las válvulas solenoides y las válvulas motorizadas son componentes esenciales que a menudo generan confusión entre los ingenieros y técnicos. A pesar de que ambas desempeñan un papel crucial en la automatización y el manejo de fluidos, sus mecanismos de funcionamiento y aplicaciones son muy distintos. ¿Te has preguntado cuál es la mejor opción para tu proyecto? En este artículo, desglosaremos las características, ventajas y desventajas de cada tipo de válvula, ayudándote a tomar decisiones informadas y eficientes para optimizar tus sistemas. ¡Acompáñanos en este viaje técnico y descubre cómo elegir la válvula perfecta para cada necesidad!
«¿Válvula solenoide o válvula motorizada? Si te has encontrado preguntándote cuál es la mejor opción para tu proyecto o aplicación, estás en el lugar correcto. En este artículo, exploraremos las diferencias clave entre estas dos tecnologías de control de flujo y te ayudaremos a elegir la más adecuada para tus necesidades. ¡Prepárate para descubrir el mundo de las válvulas y encontrar la solución perfecta!»
En este artículo, discutiremos la diferencia entre la válvula solenoide y la válvula motorizada. Las válvulas de solenoide y las válvulas motorizadas se utilizan ampliamente en la industria de procesos. En muchos proyectos importantes, la válvula solenoide se convierte en un actor clave. Al diseñar una aplicación de proceso, a menudo debatimos si un cuerpo de válvula debe ser operado por un motor o un solenoide.
Existe una relación de complementariedad entre una válvula motorizada y la válvula solenoide. En caso de que ciertas especificaciones de la válvula solenoide no puedan cumplir con los requisitos de nuestro proyecto, por lo general, consideramos seleccionar una válvula motorizada pequeña.
En este artículo vamos a explicar cuándo debemos elegir una opción u otra, pero antes de nada, entendamos qué es una electroválvula y qué otras modalidades existen.
>Propósito de una válvula
El propósito básico de una válvula, controlada por un solenoide, es el mismo que el de las controladas por un motor. Pero dependiendo del uso y la aplicación a la que destine esa válvula, necesariamente será una electroválvula o una motorizada.
Normalmente, en aplicaciones en las que necesitamos un bajo consumo energético, optamos por los motorizados. Las válvulas motorizadas consumen energía extra en las transiciones entre un estado y otro, permitiéndonos detenerlas en una posición específica. Asimismo, para válvulas de gran tamaño es mejor utilizar las motorizadas ya que son mucho más fáciles de implementar.
En cambio, para aplicaciones en las que la prioridad sea la velocidad de transición, es mejor utilizar las controladas por solenoides, ya que el movimiento lineal generado por los solenoides es muy rápido.
De la misma forma, si tenemos tuberías de proceso pequeñas es común utilizar la electroválvula ya que son muy fáciles de implementar.

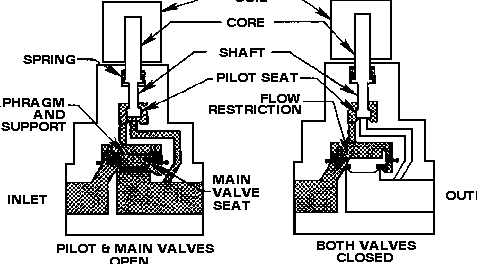

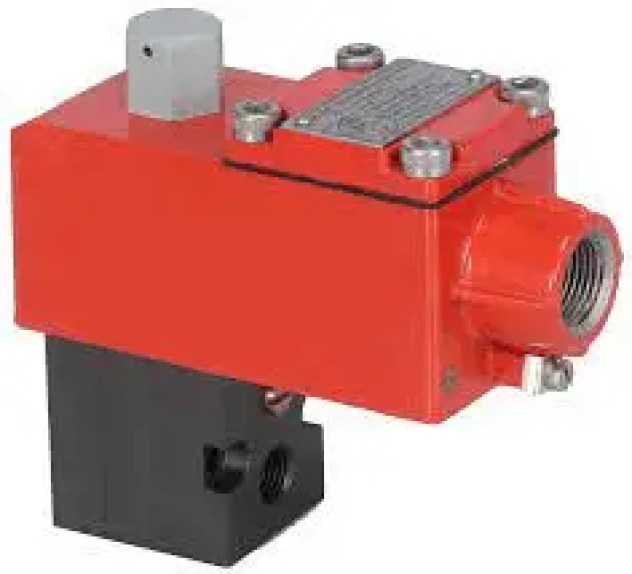

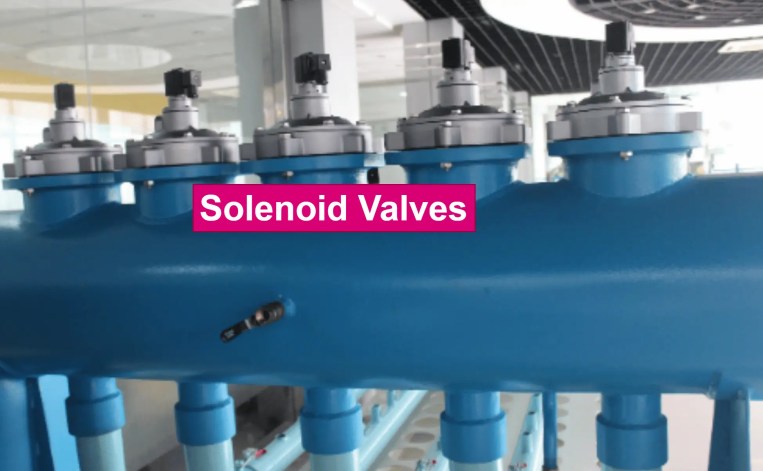

¿Qué es una válvula solenoide?
Una válvula solenoide abre y cierra el paso para controlar el paso del fluido. Cuando aplicamos voltaje a una bobina de solenoide, el imán es atraído hacia el resorte excéntrico. Como resultado, el pistón se mueve hacia arriba en su alojamiento. La válvula solenoide tiene dos resortes en ambos lados de la bobina y, por lo tanto, se requiere más presión para activar la válvula en comparación con la válvula de bola.
>
El émbolo dentro del cilindro del solenoide unido al mecanismo de movimiento del solenoide. En la activación de la bobina de la válvula solenoide, una fuerza electromagnética empuja el émbolo para abrir o cerrar los orificios. Al desactivarse la bobina SV, el émbolo vuelve a su posición normal.
>Por lo tanto, una válvula solenoide genera fuerza magnética por electricidad y la fuerza generada levanta el émbolo para controlar la apertura o el cierre del paso dentro del cuerpo de la válvula. La válvula solenoide es de tamaño pequeño, generalmente de ¼ de pulgada, 3/8 de pulgada o hasta 2 pulgadas. Si necesitamos un tamaño más grande, podemos personalizarlo, pero el costo aumenta con el tamaño.
Ventajas de la válvula solenoide
Las siguientes son las ventajas de la válvula solenoide.

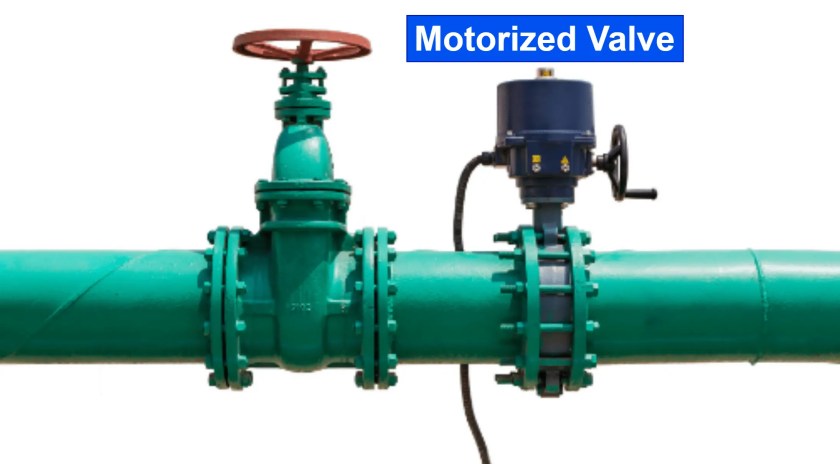

¿Qué es una válvula motorizada?
La válvula motorizada convierte la energía eléctrica en potencia para impulsar la bola giratoria, controlando así la apertura o el cierre de la válvula. Una válvula motorizada utiliza un motor eléctrico para abrir o cerrar la operación a través de un mecanismo de tren de engranajes. La válvula motorizada es adecuada para aquellas aplicaciones que necesitan una válvula muy grande para controlar el flujo de fluido, como el deshielo de aeronaves, el riego agrícola y la extinción automática de incendios.
>Las válvulas motorizadas permiten controlar y regular un fluido en base a una señal eléctrica, que puede ser corriente o voltaje. La asociación de estas válvulas con la electrónica de control les permite mejorar su nivel de precisión y por tanto ampliar su campo de aplicación.
Sus principales aplicaciones son el control de posición y fuerza porque los movimientos son proporcionales y precisos lo que permite una gestión más exacta de los pasos de líquido. Se pueden clasificar en válvulas de flujo y válvulas de presión.
Ventajas de la válvula motorizada
Las siguientes son las ventajas de la válvula motorizada.
Diferencia entre válvula solenoide y válvula motorizada
- Una válvula solenoide es un dispositivo electromecánico utilizado para controlar el paso de un gas o un fluido a través de una tubería. Es muy popular entre las válvulas accionadas por energía eléctrica. Generalmente, tienen dos posiciones abiertas y están cerradas. Este tipo de válvula se mueve por la acción de la bobina del solenoide. Una válvula solenoide funciona según el principio del electromagnetismo, donde un motor eléctrico opera un valor motorizado.
- La válvula solenoide se puede clasificar en válvulas de dos, tres o cuatro vías. La válvula motorizada se puede clasificar en cuarto de vuelta, lineal o multivuelta.
- Las válvulas de solenoide están diseñadas para usarse con agua, aceite, gas, combustible de aire o vapor. También los podemos encontrar fabricados en latón, acero inoxidable o PVC, según el fluido en el que se vayan a utilizar. La válvula motorizada se puede utilizar para casi todos los tipos de medios.
- En la electroválvula, el cuerpo es el encargado de controlar la cantidad de fluido que circula por ella, mientras que en la válvula motorizada, la parte motora o actuador se encarga de aplicar la fuerza necesaria para conseguir el movimiento del cuerpo para realizar la regulación. .
- Las válvulas solenoides las diferencian de las válvulas motorizadas con un motor que acciona el mecanismo y les permite tener posiciones abiertas o cerradas.
- Las electroválvulas, dependiendo de su uso previsto, funcionan en dos modos diferentes. Un tipo es la acción directa y el otro es la acción indirecta. Pueden ser aperturas de dos, tres o cuatro vías. Mientras que las válvulas motorizadas funcionan en cuarto de vuelta, lineal o multivuelta.
- Las electroválvulas se utilizan para abrir y cerrar. Por otro lado, una válvula motorizada puede abrir y cerrar, y además de eso ajusta el flujo.
- La estructura del cuerpo de la válvula del solenoide se cierra con un tapón, mientras que la válvula motorizada es de tipo bola.
- Cuando la bobina de la válvula solenoide recibe voltaje, crea un campo magnético y funciona muy rápido en respuesta a la corriente eléctrica. Sin embargo, esta operación rápida no proporciona un paso fluido del fluido. En cambio, los motorizados responden lentamente. sin embargo, controla el fluido con precisión y precisión. El tiempo de conmutación de la válvula solenoide es muy inferior, del orden de 0,5 segundos, mientras que el tiempo de conmutación de la válvula motorizada es de 1 a 5 segundos.
- La válvula solenoide tiene muchas piezas pequeñas, como bobina, resortes, émbolo, diafragma y sellos. etc. Por lo tanto, necesitan más mantenimiento. Por otro lado, las válvulas motorizadas necesitan menos mantenimiento en comparación con la válvula motorizada.
- El solenoide tiene una bobina que consume energía durante la operación del solenoide. La válvula motorizada tiene un motor que consume más energía durante la operación. Por lo tanto, la válvula de solenoide consume menos energía en comparación con las válvulas de solenoide.
- La posición de la válvula motorizada se mantiene incluso en caso de corte de corriente. En el caso de la electroválvula, depende de la función de ajuste o reinicio de la electroválvula.
- Las Válvulas Motorizadas funcionan cuando se le da el comando a su motor, se mantendrá en esa posición si retiramos el comando porque el motor no recibe energía en este caso. La siguiente operación se puede iniciar emitiendo un comando desde el PLC. Así, la válvula motorizada consume energía únicamente durante el funcionamiento del motor eléctrico. Esto mejora la eficiencia energética y reduce la generación y disipación de calor. Se requiere instalar un tipo especial de válvula solenoide para tener la característica de retener la posición de la válvula después de una falla de energía o retiro del comando. Por lo tanto, las válvulas de solenoide necesitan una fuente de alimentación continua para su bobina para mantener la posición determinada.
- Las válvulas solenoides son adecuadas para diámetros pequeños y control de flujo pequeño. La bobina de la válvula solenoide puede dañarse debido a su funcionamiento rápido. La válvula solenoide debe limpiarse a intervalos regulares para evitar la acumulación de polvo y suciedad en el émbolo y su paso. Las válvulas motorizadas son adecuadas para el control de grandes caudales en una tubería de gran diámetro. La válvula opera lentamente y el motor puede soportar los transitorios de tensión, por lo que la válvula no tiene ningún requisito especial de limpieza del medio.
- Los solenoides tienen una velocidad de transición más alta que la válvula motorizada.
- La construcción del cuerpo de la válvula motorizada es simple en comparación con la válvula solenoide.
- La válvula solenoide opera muy rápido y esta operación puede dañar la válvula y la tubería si hay medios a alta presión. Por lo tanto, las electroválvulas son propensas a sufrir daños en el caso de medios a alta presión y no son adecuadas para tales aplicaciones. Por otro lado, las válvulas motorizadas pueden operar incluso a alta presión de proceso.
- Las válvulas motorizadas funcionan tanto con señales analógicas como digitales, mientras que las válvulas de solenoide funcionan solo con señales digitales.
- Una válvula de solenoide es adecuada para el control de lazo abierto, mientras que una válvula motorizada se usa para el control de lazo cerrado.
- Los solenoides tienen una vida útil más corta en comparación con la válvula motorizada.
- Los solenoides tienen una pequeña abertura de apertura, el medio del proceso debe estar libre de suciedad y polvo. Se debe mantener la calidad del aire. No hay tal problema con la válvula motorizada.
Se trata de la diferencia entre una válvula solenoide y una válvula motorizada.
Diferencia entre Válvula Solenoide y Válvula Motorizada
Cuando se trata de sistemas de control de flujo, las válvulas solenoides y las válvulas motorizadas son componentes esenciales que generan confusión entre ingenieros y técnicos. Aunque ambas desempeñan un papel crucial en la automatización y manejo de fluidos, sus mecanismos de funcionamiento y aplicaciones son muy distintos. En este artículo, desglosaremos sus características, ventajas y desventajas, ayudándote a tomar decisiones informadas para optimizar tus sistemas.
¿Qué es una Válvula Solenoide?
Una válvula solenoide es un dispositivo electromecánico que controla el paso de un fluido a través de una tubería. Funciona mediante el principio del electromagnetismo: al aplicar voltaje a una bobina, se genera un campo magnético que mueve un pistón, abriendo o cerrando el paso del fluido.
Ventajas de la Válvula Solenoide
- Tiempo de respuesta rápido (menos de 0.5 segundos).
- Bajo costo de mantenimiento.
- Compacta y fácil de instalar en posiciones horizontal y vertical.
- Puede manejar múltiples tipos de fluidos.
¿Qué es una Válvula Motorizada?
La válvula motorizada utiliza un motor eléctrico para abrir o cerrar la válvula, controlando así el flujo del fluido mediante un mecanismo de engranajes. Son adecuadas para aplicaciones que requieren controlar grandes volúmenes de fluidos con precisión.
Ventajas de la Válvula Motorizada
- Mayor vida útil en comparación con las solenoides.
- Permite una regulación precisa del flujo.
- Ideal para aplicaciones de automatización complejas.
- No tiene restricciones de posición de montaje.
Diferencias Clave entre Válvulas Solenoides y Motorizadas
- Mecanismo de operación: La válvula solenoide se activa por un campo magnético, mientras que la válvula motorizada utiliza un motor eléctrico para accionar un sistema de engranajes.
- Tiempo de respuesta: La válvula solenoide ofrece una respuesta rápida (menos de 0.5 segundos), a diferencia de la válvula motorizada que responde entre 1 a 5 segundos.
- Precisión: Las válvulas motorizadas permiten un control más exacto del flujo, mientras que las solenoides son más adecuadas para operaciones de apertura y cierre rápido.
- Energía: Las válvulas solenoides consumen energía continuamente mientras están activas, mientras que las válvulas motorizadas solo consumen energía durante su operación.
- Aplicaciones: Las válvulas solenoides son ideales para diámetros pequeños y aplicaciones rápidas, mientras que las motorizadas son preferidas para sistemas más grandes y complejos.
Conclusión
Elegir entre una válvula solenoide y una válvula motorizada dependerá de tus necesidades específicas. Las válvulas solenoides son óptimas para aplicaciones donde la velocidad es esencial, mientras que las válvulas motorizadas son ideales para un control preciso y aplicaciones de mayor envergadura.
Preguntas Frecuentes (FAQs)
¿Cuándo debo usar una válvula solenoide?
Deberías considerar usar una válvula solenoide en aplicaciones donde la velocidad de respuesta es crítica, como en sistemas automáticos que requieren abrir y cerrar rápidamente.
¿Las válvulas motorizadas son más costosas que las solenoides?
Sí, generalmente las válvulas motorizadas son más costosas debido a su complejidad y tecnología de control, pero ofrecen mayor durabilidad y precisión.
¿Se pueden usar estas válvulas en combinación?
Sí, en algunos sistemas, es posible usar ambas válvulas para aprovechar las ventajas específicas de cada tipo, optimizando así el rendimiento del sistema.
¿Qué mantenimiento requieren las válvulas solenoides y motorizadas?
Las válvulas solenoides requieren un mantenimiento más frecuente debido a su construcción más compleja, mientras que las válvulas motorizadas suelen requerir menos mantenimiento a largo plazo.
Para más información sobre válvulas solenoides y motorizadas, puedes consultar este artículo o este otro recurso sobre válvulas eléctricas.
