Limitaciones de la Ley de Ohm: Más Allá de la Resistencia
La Ley de Ohm es uno de los principios más fundamentales en el mundo de la electricidad, sirviendo como una brújula para ingenieros y entusiastas por igual. Sin embargo, no todo es blanco y negro en este universo de voltajes y corrientes. A medida que profundizamos en el funcionamiento de dispositivos eléctricos complejos y nos encontramos con materiales con propiedades únicas, la ley de Ohm comienza a mostrar sus limitaciones. En este artículo, exploraremos las circunstancias en las que esta ley puede fallar, los fenómenos que desafían su validez y las implicaciones para el diseño y la innovación en la electrónica moderna. ¡Acompáñanos en este fascinante recorrido donde descubriremos que, en el mundo de la electricidad, siempre hay más de una historia!
La Ley de Ohm, uno de los conceptos fundamentales en el estudio de la electricidad, ha sido la base de cálculos y diseños de circuitos durante décadas. Sin embargo, a pesar de su amplia aplicabilidad, esta ley no es infalible y presenta ciertas limitaciones que a menudo son pasadas por alto. En este artículo, exploraremos y analizaremos detalladamente estas limitaciones, desafiando la creencia común de que la Ley de Ohm es la respuesta definitiva a todos los problemas eléctricos.
La limitación de la ley de ohm es que esta ley no es aplicable a redes unilaterales y dispositivos no lineales. La red unilateral permite el flujo de corriente en una dirección. Por lo tanto, la ley de Ohm no se aplica a todas las redes y dispositivos eléctricos. En esta publicación, discutiremos cuáles son sus limitaciones y cuáles son las razones detrás de esto.
La ley de Ohm establece que la corriente eléctrica es proporcional al voltaje e inversamente proporcional a la resistencia.
Ley de Ohm
V = I/R
Donde V, I y R son voltaje, corriente y resistencia respectivamente.

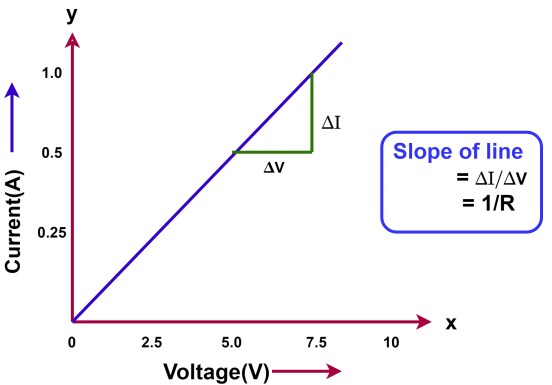

>Del gráfico anterior, es claro que La ley de Ohms es aplicable solo cuando la resistencia del dispositivo permanece constante.
Las siguientes son las limitaciones de la Ley de Ohm:
>Ejemplos de casos de Ley de Ohm Limitaciones
En los siguientes casos, la ley de ohm no es aplicable.
Caso 1
El diodo es un dispositivo de potencia no óhmico o no lineal. Esto indica que la corriente que fluye a través del diodo no aumenta en la proporción lineal del aumento de voltaje. El voltaje a través de la capa de agotamiento se vuelve constante al aumentar el voltaje aplicado. Como resultado, no es posible un aumento adicional del voltaje a través de la unión PN. Sin embargo, la corriente a través del diodo aumenta con un aumento en el voltaje.
Por lo tanto, está claro que la corriente del diodo no aumenta linealmente con un aumento del voltaje aplicado. Por lo tanto, en este caso, La ley de Ohm no es aplicable.
Caso-2
En el caso de un lámpara incandescente, la corriente a través de la lámpara no aumenta con un aumento en el voltaje. ¿Por qué pasó esto? La resistencia del filamento aumenta con el aumento de la temperatura y, por lo tanto, la lámpara de filamento tiene características no lineales. Aquí, la ley de Ohm no es aplicable.
Caso-3
Casi todos los dispositivos semiconductores como un diodo, diodo Zener, transistor, IGBT, SCR, Triac, MOSFET exhiben características VI no lineales, y la ley de Ohm no se aplica a estos dispositivos. Por lo tanto, no podemos aplicar la ley de Ohm a los dispositivos semiconductores.
Caso-4
La ley de Ohm no es aplicable para redes unilaterales. La red eléctrica unilateral no permite el flujo de corriente eléctrica en ambos sentidos. Ejemplos de dispositivos unilaterales son diodos y transistores.
Caso-5
La ley de Ohm no es aplicable para conductores no metálicos. Todos los materiales aislantes pertenecen a la familia de los conductores no metálicos. La corriente que fluye a través del material aislante no es proporcional al voltaje aplicado. Por lo tanto, la ecuación VI no es lineal para los materiales aislantes.
La ecuación VI del material aislante es V = KImetro donde k y m son constantes y m<1,
Caso-6
La ley de Ohm no es aplicable en el caso de lámparas de descarga de arco. La resistencia del arco aumenta con el voltaje, la corriente, la temperatura, la presión del gas ionizado y el estado de los electrodos. Como resultado, la resistencia de la lámpara de arco no permanece constante. Y, por tanto, la lámpara de arco no sigue la ley de ohm.
Caso-7
La ley de Ohm no es aplicable en el caso de electrolitos en los que se liberan gases sobre los electrodos. La razón detrás de esto es el cambio en la resistencia de los electrodos.
En pocas palabras, la ley de ohm no es aplicable para aquellos dispositivos cuya resistencia no permanece constante.
Leer siguiente:
[automatic_youtube_gallery type=»search» search=»Limitaciones de la Ley de Ohm» limit=»1″]
Limitaciones de la Ley de Ohm
La Ley de Ohm, un pilar fundamental en el estudio de la electricidad, establece que la corriente eléctrica (I) que pasa a través de un conductor entre dos puntos es directamente proporcional a la diferencia de potencial (V) entre esos dos puntos e inversamente proporcional a la resistencia (R) del conductor. Esta relación se puede expresar matemáticamente como:
V = I × R
A pesar de su relevancia, la Ley de Ohm presenta varias limitaciones importantes que deben ser consideradas al diseñar y analizar circuitos eléctricos. A continuación, exploraremos estas limitaciones y sus implicaciones.
Limitaciones Principales de la Ley de Ohm
- No aplicabilidad en dispositivos no lineales: La ley no puede aplicarse a componentes donde la relación entre voltaje y corriente no es lineal, como diodos y transistores.
- Distribución de corriente: En circuitos que incluyen componentes con resistencia variable, como las lámparas incandescentes, la ley de Ohm no puede predecir el comportamiento de la corriente de manera eficaz.
- Corriente unidireccional: La Ley de Ohm no se aplica a dispositivos que permiten el flujo de corriente en una sola dirección, como los rectificadores.
- Temperatura y campo magnético: Variables como la temperatura y el campo magnético pueden afectar la resistencia de un material, haciendo que la ley no sea válida bajo ciertas condiciones.
Ejemplos Prácticos de Limitaciones
1. Diodo
Los diodos son considerados dispositivos no óhmicos. En un diodo, la corriente que fluye no es proporcional al voltaje aplicado. A medida que el voltaje aumenta, su corriente no se incrementa de manera lineal. Esto significa que la Ley de Ohm no es aplicable en este caso.
2. Lámpara Incandescente
La resistencia del filamento de una lámpara incandescente aumenta cuando se calienta, lo que significa que, al aumentar el voltaje, la corriente no aumenta en la misma proporción. Aquí una vez más, la Ley de Ohm pierde su aplicabilidad debido a la variabilidad de la resistencia.
Conclusiones y Reflexiones
Es fundamental entender que la Ley de Ohm, si bien es una herramienta valiosa para el análisis de circuitos en condiciones normales, no es universalmente aplicable a todos los componentes eléctricos. Los ingenieros y técnicos deben ser conscientes de estas limitaciones para realizar un diseño efectivo y seguro de circuitos.
Preguntas Frecuentes (FAQs)
¿Qué significa que un dispositivo sea no lineal?
Un dispositivo se considera no lineal si la relación entre el voltaje y la corriente no sigue una regla constante, es decir, no se puede predecir cómo cambiará la corriente al variar el voltaje de manera simple. Esto ocurre comúnmente en componentes como los diodos.
¿La Ley de Ohm se aplica a todos los materiales eléctricos?
No, la Ley de Ohm no se aplica a todos los materiales. Por ejemplo, los materiales aislantes y los semiconductores tienen comportamientos específicos que no se sujetan a esta ley fundamental.
¿Cuál es la importancia de conocer las limitaciones de la Ley de Ohm?
Conocer las limitaciones de la Ley de Ohm es esencial para diseñar circuitos eléctricos capaces de funcionar de manera eficiente. Permite a los ingenieros prever problemas potenciales y optimizar el funcionamiento de los dispositivos eléctricos.
Para explorar más sobre este tema, puedes consultar las fuentes de información en Itztli y en Aragón Electrónica.
