¿Por qué el motor de inducción toma una corriente de arranque alta?
Cuando encendemos un motor de inducción, la magia de la electricidad y el magnetismo se convierte en movimiento. Sin embargo, lo que muchos no saben es que, en el momento de arranque, estos motores pueden demandar una corriente sorprendentemente alta. Este fenómeno no solo es fascinante desde el punto de vista técnico, sino que también tiene implicaciones importantes para la eficiencia energética y la durabilidad del equipamiento. En este artículo, desentrañaremos las razones detrás de este repentino aumento de corriente, explorando los principios físicos que lo sustentan y su impacto en la operación de nuestros dispositivos eléctricos. ¡Acompáñanos en este viaje al corazón de la ingeniería eléctrica!
¿Alguna vez te has preguntado por qué el motor de inducción toma una corriente de arranque tan alta? En este artículo te adentraremos en el fascinante mundo de la tecnología eléctrica para descubrir las razones detrás de este fenómeno. Prepárate para desvelar todo sobre el funcionamiento de este tipo de motores y comprender por qué necesitan un impulso inicial tan potente.
Principio de funcionamiento del motor de inducción:
El motor de inducción consume una corriente de arranque alta en comparación con la condición de funcionamiento. La corriente de arranque del motor de inducción es aproximadamente 6 veces la corriente a plena carga del motor. Un motor de inducción de 11 KW, 22 amperios, 440 voltios tiene una corriente de arranque alta de aproximadamente 132 amperios. La corriente se reduce a medida que el motor acelera hacia su velocidad base o velocidad síncrona.

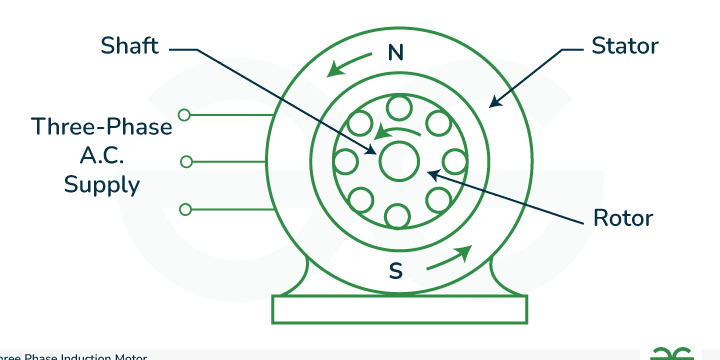

Cuando el suministro trifásico se alimenta al estator del motor de inducción, el motor toma corriente de magnetización para establecer el flujo magnético rotacional en el entrehierro. El flujo viaja a través del entrehierro y el conductor del rotor en cortocircuito corta el flujo magnético. El voltaje se induce cuando el conductor del rotor corta el flujo magnético. La corriente comienza a fluir en el conductor del rotor. Debido a una interacción de la corriente del rotor y el flujo principal, se produce el par.
>¿Qué sucede al arrancar el motor? El voltaje inducido en el rotor depende de la velocidad relativa de la velocidad síncrona del campo magnético de rotación y la velocidad del rotor. Al arrancar, el rotor está parado por lo que su velocidad es igual a cero. Al arrancar, la diferencia entre la velocidad de la velocidad síncrona del campo magnético giratorio y la velocidad del rotor es máxima. La diferencia entre la velocidad síncrona y la velocidad del rotor se denomina deslizamiento del motor. El deslizamiento del motor es;
s= (Ns-Nr)/Ns *100 ———(1)
Dónde,
s = deslizamiento
Ns= Velocidad síncrona del motor= 120 f/P
Nr = Velocidad del rotor

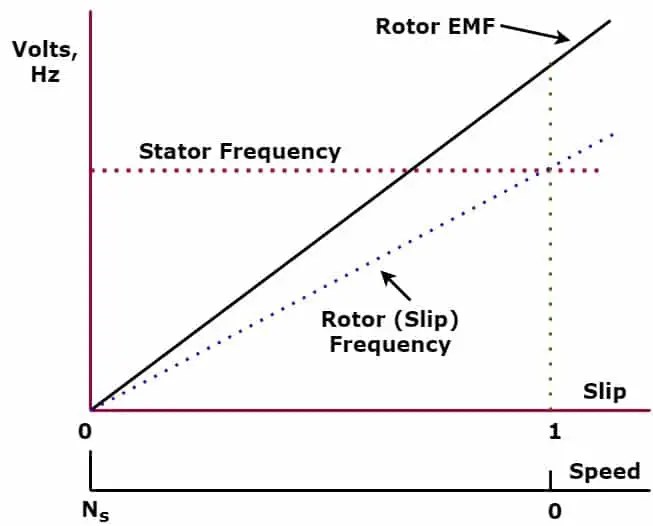

Como la velocidad del rotor es cero al inicio, el conductor del rotor cortará el flujo máximo y se inducirá el voltaje máximo en el rotor. A medida que el motor comience a acelerar, la velocidad del rotor se alineará en la dirección de la velocidad síncrona del motor y el deslizamiento se reducirá. El voltaje inducido en el conductor del rotor se puede expresar como;
Er = s* Es ————(2)
Donde, Er = Voltaje del Rotor
s = deslizamiento
Es = voltaje del estator
>Al arrancar, el deslizamiento del motor es igual a la unidad y el voltaje inducido del rotor es igual al voltaje del estator. El voltaje inducido del rotor continúa disminuyendo a medida que el motor acelera hacia su velocidad base.
Er = Es Cuando Nr =0 & slip=1
Está claro que el rotor inducido es máximo al arrancar el motor.
La impedancia del rotor es altamente inductiva en el momento del arranque. La inductancia del rotor es ;
Xr= 2πfrL
Xr = 2π(s*fs)L
La reactancia del rotor depende del deslizamiento. Al arrancar, la reactancia del rotor es alta porque el deslizamiento del motor es igual a la unidad.
La impedancia del circuito del rotor es;
Zr=Rr+jsωL
La corriente del rotor es;
Ir= sEs/(Rr+jsωL)
Ir= Es/(Rr/s+jωL)

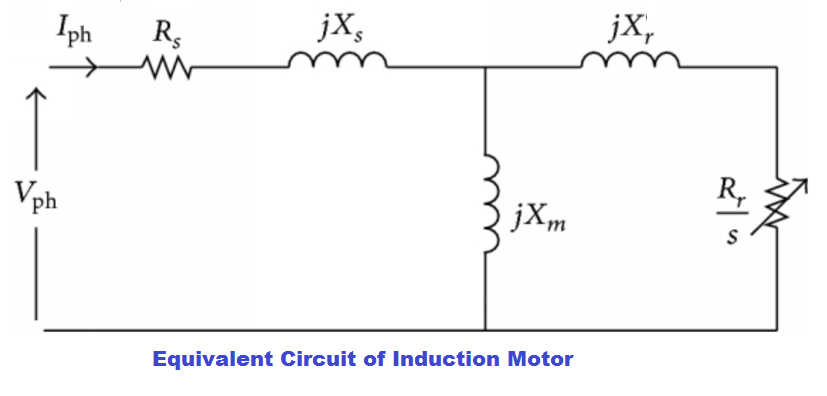

El valor de Rr/s aumenta a medida que disminuye el deslizamiento. Cuando se arranca el motor de inducción, la reactancia del rotor es mayor que la resistencia del rotor y Debido a la gran relación Xr/Rr, el motor toma una gran corriente inductiva. Además, debido a la gran relación Xr/Rr, el factor de potencia del motor es muy pobre. El circuito equivalente del motor de inducción es el siguiente.
>Cuando se enciende el motor de inducción, el valor de Rr/s es menor y el valor de Xr es constante, el valor de Rr/s aumenta a medida que el deslizamiento del motor disminuye con el aumento de la velocidad del motor. Al arrancar Xr>Rr /s y cuando el motor comienza a acelerar, Rr/s se vuelve mayor que Xr y la corriente del motor disminuye.
De la discusión anterior, está claro que al inicio, el rotor es altamente inductivo y el voltaje máximo se induce en el rotor, por lo tanto, el rotor consume una corriente muy grande. La corriente comienza a reducirse a medida que el motor acelera porque la relación Rr/s aumenta con una disminución del deslizamiento con la aceleración del motor.
Artículos Relacionados
- ¿Por qué un motor de inducción tiene un factor de potencia bajo SIN carga?
- ¿Por qué el motor de inducción se llama transformador giratorio?
- ¿Por qué los motores de inducción trifásicos no necesitan un neutro?
- ¿Por qué motor de inducción trifásico de arranque automático?
- ¿Por qué un motor de inducción no puede funcionar a velocidad síncrona?
- Protección de falla de fase en motor de inducción trifásico
¿Por qué el motor de inducción toma una corriente de arranque alta?
Cuando encendemos un motor de inducción, la magia de la electricidad y el magnetismo se convierte en movimiento. Sin embargo, lo que muchos no saben es que, en el momento de arranque, estos motores pueden demandar una corriente sorprendentemente alta. Este fenómeno no solo es fascinante desde el punto de vista técnico, sino que también tiene implicaciones importantes para la eficiencia energética y la durabilidad del equipamiento.
Principio de funcionamiento del motor de inducción
La corriente de arranque del motor de inducción es aproximadamente seis veces la corriente a plena carga del motor. Por ejemplo, un motor de inducción de 11 kW, 22 amperios y 440 voltios tiene una corriente de arranque elevada de aproximadamente 132 amperios. Esta alta corriente se reduce a medida que el motor acelera hasta alcanzar su velocidad base o velocidad síncrona.
¿Qué sucede al arrancar el motor?
Cuando se alimenta el suministro trifásico al estator del motor de inducción, se toma corriente de magnetización para establecer el flujo magnético rotacional en el entrehierro. A continuación, el flujo viaja a través del entrehierro y el conductor del rotor en cortocircuito corta dicho flujo magnético. Este proceso induce un voltaje en el rotor, generando corriente en sus conductores y, por consiguiente, produciendo el par motor.
Deslizamiento del motor
Al arrancar, la velocidad del rotor es igual a cero, lo que significa que la diferencia entre la velocidad síncrona del campo magnético y la velocidad del rotor es máxima. Esta diferencia se denomina deslizamiento, y se puede calcular como sigue:
- Fórmula del deslizamiento:
s = (Ns – Nr) / Ns * 100
Donde:
- s = deslizamiento
- Ns = Velocidad síncrona del motor (120 f / P)
- Nr = Velocidad del rotor
Como la velocidad del rotor es cero al inicio, se induce el voltaje máximo en el rotor. A medida que el motor acelera, el deslizamiento se reduce y, por ende, el voltaje inducido en el rotor también disminuye.
Implicaciones de la alta corriente de arranque
La alta corriente de arranque puede tener varias implicaciones:
- Aumento del desgaste en el motor y otros componentes eléctricos.
- Reducción de la eficiencia energética en el sistema.
- Posibles daños en las instalaciones eléctricas si no se manejan adecuadamente las cargas de arranque.
Conclusión
Entender por qué el motor de inducción toma una corriente de arranque alta es crucial para optimizar su uso y mantenimiento. Con el conocimiento adecuado, es posible implementar soluciones que minimicen este fenómeno y mejoren la eficiencia del sistema.
Preguntas Frecuentes (FAQs)
¿Qué es un motor de inducción?
Un motor de inducción es un tipo de motor eléctrico que funciona mediante un flujo magnético inducido en el rotor a partir de un campo magnético rotativo generado por el estator. Son ampliamente utilizados en aplicaciones industriales y comerciales.
¿Cuáles son los métodos para reducir la corriente de arranque?
Existen varios métodos para reducir la corriente de arranque de los motores de inducción, entre ellos:
- Arranque directo con resistencias.
- Uso de arranques por variador de frecuencia.
- Arranque por auto-transformador.
¿Cómo afecta la alta corriente de arranque al sistema eléctrico?
La alta corriente de arranque puede provocar caídas de tensión en la red eléctrica, afectando a otros dispositivos conectados. Asimismo, puede generar un impacto en la vida útil del motor y en la eficiencia del sistema.
Para más información, puedes consultar la Wikipedia sobre el par de arranque o el documento de ARRANQUE de motores asíncronos de MAR Pozueta.
