Prueba de Polaridad del Transformador: Aditivo, Sustractivo, Procedimiento, Diagrama

En el fascinante mundo de la electricidad y la tecnología, la polaridad de un transformador juega un papel crucial en su correcto funcionamiento. Pero, ¿cómo podemos asegurarnos de que este dispositivo esencial opere sin contratiempos? La prueba de polaridad es la respuesta. En este artículo, exploraremos de manera sencilla y visual los métodos aditivos y sustitutivos para realizar esta prueba, acompañados de diagramas que facilitarán la comprensión del procedimiento. Ya seas un técnico experimentado o un principiante entusiasta, aquí encontrarás la clave para dominar esta fundamental tarea en el mantenimiento de transformadores. ¡Acompáñanos en este apasionante viaje hacia el conocimiento eléctrico!

«Descubre cómo determinar la polaridad de un transformador mediante el método aditivo y sustractivo. En este artículo, te presentaremos el procedimiento paso a paso y te mostraremos un diagrama detallado para que puedas realizar esta prueba de manera efectiva. ¡No te lo pierdas!»

El transformador es el dispositivo principal de la red de transmisión y distribución, por lo que su confiabilidad es importante en todos los aspectos. El transformador debe ser capaz de entregar la potencia requerida para cargar. La unidad de un solo transformador se utiliza con fines de distribución, pero en algunos casos, se conectan más de un transformador en paralelo para obtener la confiabilidad del suministro y satisfacer la demanda de energía. También en una condición defectuosa, podemos sacar uno de los transformadores para fines de mantenimiento. para esto, transformador polaridad debe conocerse para la correcta conexión del transformador de distribución. por lo tanto, la prueba de polaridad del transformador se lleva a cabo en el transformador de distribución. Principalmente dos polaridades de transformador presentes polaridad aditiva otro Polaridad sustractiva. el importancia de la prueba de polaridad es que podemos evitar un cortocircuito creado al conectar la polaridad incorrecta en el transformador operado en paralelo.

Así que antes de conectar transformadores en paralelo, es necesario conocer las polaridades relativas del transformador. para averiguar la polaridad, se realiza una prueba de polaridad en el transformador. con la ayuda del diagrama de conexión método para hacer una prueba de polaridad del transformador descrito en este artículo.

Realizamos un prueba de polaridad en los transformadores para asegurarnos de que conectamos el terminal de bobinados de la misma polaridad y no el terminal opuesto. Si accidentalmente conectamos las polaridades opuestas de los devanados del transformador, se producirá un cortocircuito y, finalmente, se dañará el transformadores.

Además, se realizan otras pruebas al transformador para conocer parámetros, eficiencia y pérdidas.

Lago…

Prueba de polaridad del transformador:

En el lado primario de los transformadores de dos devanados, una terminal del devanado es positiva con respecto a la otra terminal en un instante dado y, al mismo tiempo, una terminal del devanado secundario es positiva con respecto a la otra terminal del devanado secundario. y estas polaridades del transformador deben conocerse antes de conectar el transformador en paralelo. A prueba de polaridad del transformador Es importante saber qué terminal es positivo con respecto al otro terminal.

Procedimiento para realizar la prueba de polaridad en el transformador

Como se muestra en el diagrama de prueba de polaridad del transformador, los terminales del lado de alto voltaje A1 y A2 están marcados con un signo más y un signo menos. Ahora el terminal A1 del transformador está conectado a un extremo del devanado secundario (a1) y el voltímetro está conectado entre el terminal A2 y el a2 del devanado secundario. Después de eso, se aplica el voltaje adecuado al devanado HV.

Prueba de polaridad del transformador, aditivo, sustractivo, procedimiento, diagrama>Considere que E1 y E2 son la fem inducida en el primario que es el lado HV y LV del transformador

Si el voltímetro muestra una lectura igual a E1-E2, la terminal secundaria conectada a la Terminal A1 es de polaridad positiva y marca como a1. y el terminal de bajo voltaje a2 conectado al terminal A2 tiene polaridad negativa indicada por a2 como se muestra en el diagrama de prueba de polaridad.

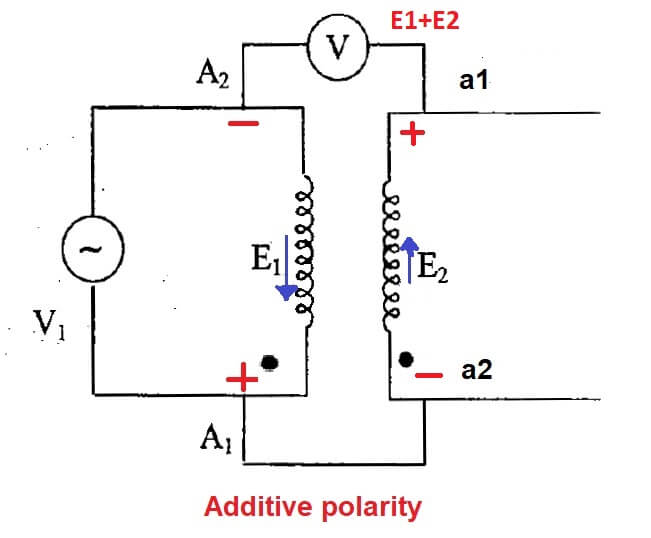

Prueba de polaridad del transformador, aditivo, sustractivo, procedimiento, diagrama>En otras condiciones, si la lectura del voltímetro muestra el voltaje como E1+E2 (polaridad aditiva) entonces el terminal conectado a A1 es negativo y el terminal A2 es positivo y está etiquetado como a2 otro a1 como se muestra en la figura

Si A2 es negativo con respecto a A1, el terminal secundario a2 también es negativo con respecto a a1, es decir, en un instante de tensión de A2 a A1 en el devanado de alta tensión, en el mismo instante, se dirige de a2 a a1 en el devanado de baja tensión.

polaridad sustractiva

Cuando el voltímetro conectado muestra la lectura de la diferencia E1-E2, se dice que el transformador tiene polaridad sustractiva.

aditivos polaridad

Por otro lado, si la lectura del voltímetro muestra E1+E2, la adición llamada Transformador tiene polaridad aditiva.

En polaridad sustractivael voltaje entre A2 y a2 /A1 y a1 se reduce, y el cable conectado a estos terminales no está sujeto al alto voltaje y, en polaridad aditiva, el voltaje aumenta y los cables conectados están sujetos al alto voltaje debido a esta razón, la polaridad sustractiva es mayormente usado

Leer más..

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Prueba de Polaridad del Transformador: Aditivo, Sustractivo, Procedimiento ‍y Diagrama

Introducción

En el fascinante mundo de la electricidad y la tecnología, la polaridad de un transformador ‍juega un papel crucial en su correcto funcionamiento. La prueba de⁣ polaridad es esencial para garantizar que este dispositivo opera sin contratiempos. En este artículo, exploraremos los métodos aditivos y sustractivos para realizar esta prueba, acompañados de diagramas ⁣que facilitarán la comprensión del procedimiento.

¿Por qué es Importante la Prueba de Polaridad?

El transformador es un componente clave en la red de transmisión y distribución de energía, donde su⁣ confiabilidad es​ fundamental. La correcta identificación de la polaridad es esencial, especialmente cuando se conectan transformadores en paralelo. Conocer las polaridades relativas‌ puede ⁣evitar cortocircuitos y daños a los ⁣equipos.

Métodos de Prueba de Polaridad

Método Aditivo

En el método aditivo, se⁢ verifican los terminales de los devanados del transformador⁣ para asegurar que ambas polaridades se suman. Esto se realiza mediante la conexión de un voltímetro para determinar si la salida es positiva.

Método Sustraído

El método sustractivo implica​ invertir uno de los terminales mientras se midió el voltaje. Esto ayuda a identificar ⁣rápidamente⁢ si las polaridades ⁣de los devanados son opuestas, lo cual puede resultar en un cortocircuito si no⁢ se corrige.

Procedimiento para Realizar la Prueba de Polaridad

  1. Conectar un puente entre los terminales del lado⁣ primario del transformador.
  2. Utilizar un voltímetro para medir la tensión en los terminales.
  3. Registrar ⁤la polaridad observada en los terminales primarios y secundarios.
  4. Asegurarse de que las polaridades coincidan antes de proceder a la conexión de transformadores en paralelo.

Diagrama de Prueba de Polaridad

A continuación, se presenta un diagrama que ilustra el procedimiento de conexión y medición:

Diagrama de prueba​ de polaridad del transformador

Preguntas ⁢Frecuentes (FAQs)

¿Qué sucede si conecto transformadores con polaridades incorrectas?

Conectar transformadores con polaridades incorrectas puede causar un cortocircuito que resultará en daños potenciales al ‍equipo, además de‍ poner en riesgo la seguridad del sistema eléctrico.

¿Cómo puedo saber si​ un transformador tiene polaridad aditiva o sustractiva?

La identificación de la⁣ polaridad puede ⁢realizarse siguiendo los métodos aditivos y sustractivos detallados anteriormente, utilizando un voltímetro para comprobar‍ las conexiones correctas.

¿Con qué frecuencia debo realizar la prueba de polaridad?

Se recomienda realizar pruebas de polaridad periódicas, especialmente antes de realizar mantenimientos o conectar​ nuevos transformadores al sistema eléctrico.
