Puerta lógica universal: puerta NAND y puerta NOR como puerta universal
En el fascinante mundo de la electrónica digital, las puertas lógicas son los cimientos sobre los cuales se construyen dispositivos y sistemas complejos. Entre ellas, dos protagonistas se destacan por su versatilidad y poder: la puerta NAND y la puerta NOR. Pero, ¿qué hace a estas puertas tan especiales? ¿Por qué se les considera universales? En este artículo, exploraremos cómo estas puertas simples pueden combinarse para crear cualquier función lógica, formando la base de todo, desde computadoras hasta sistemas de comunicación. Acompáñanos en este viaje a través de la lógica digital y descubre el impacto transformador de las puertas NAND y NOR en la tecnología moderna.
¿Sabías que existen puertas lógicas capaces de realizar todas las funciones de otras puertas? En el fascinante mundo de la electrónica, nos encontramos con las puertas NAND y NOR, dos componentes capaces de realizar cualquier operación lógica. Descubre en este artículo cómo estas humildes puertas se convierten en auténticas «puertas universales» y revolucionan la industria tecnológica. ¡No te lo pierdas!
La puerta Nand y la puerta NOR son puertas lógicas universales. En este artículo, analizaremos las puertas lógicas universales en la electrónica digital y la implementación de puertas lógicas básicas (Y, O y NO) utilizando puertas lógicas universales. Entonces, comencemos con la definición básica de la puerta lógica universal.
En electrónica digital, las puertas lógicas se clasifican en dos categorías principales, a saber, puertas logicas basicas y puertas lógicas universales. Hay tres puertas lógicas básicas, a saber, puerta AND, puerta OR y puerta NOT.
¿Qué es una puerta universal?
En electrónica digital, un puerta lógica universal es uno que se puede usar para implementar cualquier tipo de función lógica sin usar ningún otro tipo de puerta lógica.
En la electrónica digital, hay dos tipos de puertas lógicas universales, a saber, puerta NAND y puerta NOR. Estas se denominan puertas lógicas universales porque pueden realizar las tres operaciones lógicas básicas, es decir, Y, O y NO. Por lo tanto, podemos realizar cualquier función lógica usando solo puertas NAND o solo puertas NOR.
Analicemos ahora la puerta NAND y la puerta NOR en detalle.
¿Qué es la puerta NAND universal?
A puerta NAND es un puerta lógica universal Se utiliza en sistemas electrónicos digitales para implementar funciones lógicas.
La puerta NAND puede tener dos o más entradas y solo una salida. Es básicamente una combinación de dos funciones lógicas básicas, a saber, Y y NO, es decir
Puerta NAND = Puerta AND + Puerta NOT
De ahí que también se le llame NOTed Y puerta.

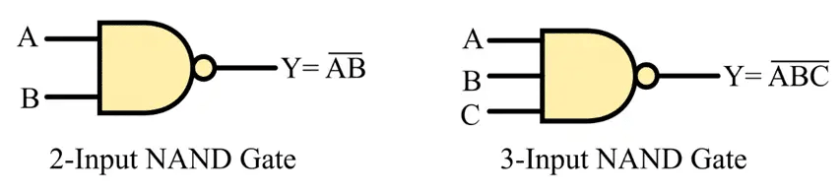

Los símbolos del circuito lógico de dos puertas NAND de entrada y tres de entrada se muestran en la siguiente figura.
>Tabla de verdad de NAND Gate
La tabla que describe la relación entre las variables de entrada y las variables de salida de una puerta lógica se denomina tabla de verdad.
La siguiente es la tabla de verdad de una puerta NAND de dos entradas.
>

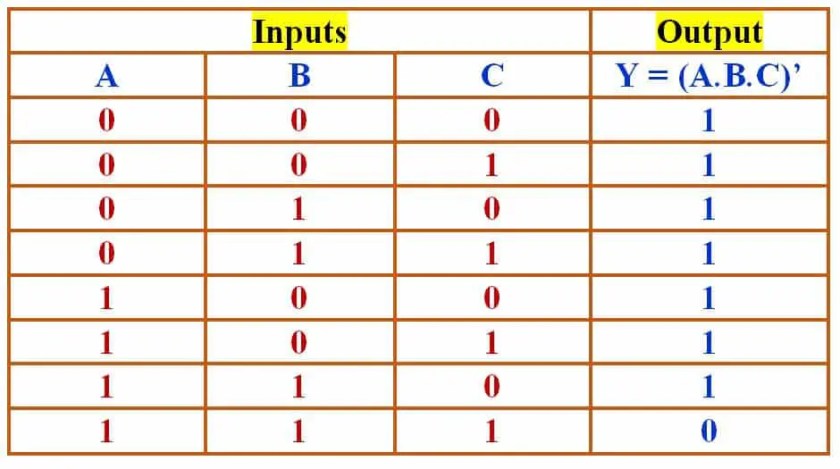

La siguiente es la tabla de verdad de una puerta NAND de tres entradas.
>De las tablas de verdad anteriores, está claro que si alguna de las entradas de la compuerta NAND es baja (0 lógico), la salida será alta (1 lógico), y si todas las entradas de la compuerta NAND son altas (1 lógico ), la salida será baja (0 lógico).
Expresión booleana de puerta NAND
La expresión booleana es una función lógica que describe el comportamiento de una puerta lógica para diferentes combinaciones de entrada.
La expresión booleana de una puerta NAND de dos entradas se muestra a continuación.
>La expresión booleana de una puerta NAND de tres entradas se muestra a continuación,
>¿Qué es la puerta NOR universal?
Una puerta NOR es una puerta lógica universal utilizada en sistemas electrónicos digitales para implementar funciones lógicas.
La puerta NOR puede tener dos o más entradas y solo una salida. Es básicamente una combinación de dos funciones lógicas básicas, a saber, O y NO, es decir
Puerta NOR = Puerta OR + Puerta NOT
Por lo tanto, también se le llama el NOTEDOR puerta.
Los símbolos del circuito lógico de las puertas NOR de dos y tres entradas se muestran en la siguiente figura.
>Tabla de verdad de la puerta NOR de lógica universal

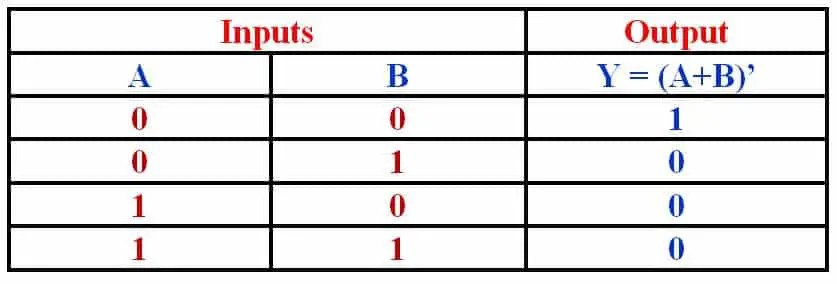

La siguiente es la tabla de verdad de una puerta NOR de dos entradas:
>
La siguiente es la tabla de verdad de una puerta NOR de tres entradas:
>De las tablas de verdad anteriores, está claro que si alguna de las entradas de la compuerta NOR es alta (1 lógico), la salida será baja (0 lógico), y si todas las entradas de la compuerta NOR son bajas (0 lógico ), la salida será alta (lógica 1).
Expresión booleana de puerta NOR
La expresión booleana de una puerta NOR de dos entradas se muestra a continuación.
>La expresión booleana de una puerta NOR de tres entradas se muestra a continuación.
>Después de discutir las compuertas NAND y NOR individualmente, analicemos ahora la implementación de las compuertas lógicas básicas (AND, OR y NOT) usando las compuertas NAND y NOR.
Implementación de Puertas Lógicas Básicas usando Puertas Lógicas Universales
1. Puerta NO usando puerta NAND
La siguiente figura muestra una puerta NOT usando una puerta NAND.

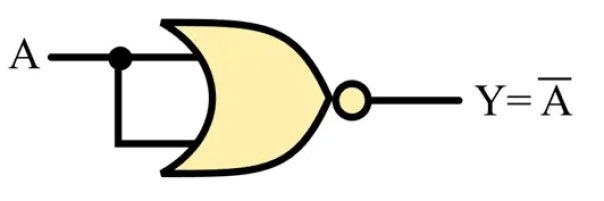

>2. NOT Gate usando NOR Gate

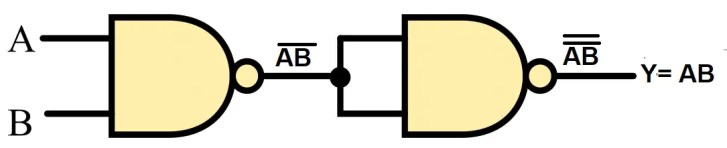

>3. Puerta AND usando puerta NAND
La siguiente figura muestra una puerta AND usando una puerta NAND universal.
>4. Puerta AND usando puerta NOR
La siguiente figura muestra una puerta AND usando una puerta NOR universal.
>5. Puerta OR usando puerta NAND
La siguiente figura muestra una puerta OR usando una puerta NAND universal.
>6. O Compuerta usando NOR Compuerta
La siguiente figura muestra una puerta OR usando una puerta NOR.
>Conclusión
Por lo tanto, se trata de puertas lógicas universales en electrónica digital. De la discusión anterior, está claro que podemos implementar las tres funciones lógicas básicas, es decir, AND, OR y NOT usando solo puertas NAND o solo puertas NOR. Es por eso que las puertas NAND y NOR se conocen como puertas lógicas universales.
Puerta Lógica Universal: Puerta NAND y NOR
Introducción
En el fascinante mundo de la electrónica digital, las puertas lógicas son los cimientos sobre los cuales se construyen dispositivos y sistemas complejos. Entre ellas, dos protagonistas se destacan por su versatilidad y poder: la puerta NAND y la puerta NOR. Estas puertas lógicas son clasificadas como universales, lo que significa que pueden combinarse para generar cualquier función lógica, formando la base de todo, desde computadoras hasta sistemas de comunicación.
Definición de Puerta Lógica Universal
En electrónica digital, una puerta lógica universal es aquella que puede ser utilizada para implementar cualquier tipo de función lógica sin el uso de otros tipos de puertas. Las dos puertas que cumplen con esta característica son la puerta NAND y la puerta NOR[[2]](https://savonius.iesbinefar.es/CIRCUITOS%20LOGICOS/2/contenido/6_implementacin_de_circuitos_con_puertas_nand_y_nor.html).
¿Qué es la Puerta NAND?
La puerta NAND es una de las puertas lógicas universales fundamentales en la electrónica digital. Su funcionamiento es el siguiente:
- La puerta NAND tiene dos o más entradas y solo una salida.
- Su operación puede ser descrita como la combinación de una puerta AND seguidos de una NOT, es decir, Puerta NAND = Puerta AND + Puerta NOT[[3]](https://es.wikipedia.org/wiki/Puerta_NAND).
Tabla de Verdad de la Puerta NAND
La tabla de verdad de una puerta NAND con dos entradas es la siguiente:
- Entradas: 0, 0 → Salida: 1
- Entradas: 0, 1 → Salida: 1
- Entradas: 1, 0 → Salida: 1
- Entradas: 1, 1 → Salida: 0
¿Qué es la Puerta NOR?
La puerta NOR, al igual que la NAND, es otra puerta lógica universal. Su operación es:
- También tiene dos o más entradas y solo una salida.
- Se describe como la combinación de una puerta OR seguida de una NOT, es decir, Puerta NOR = Puerta OR + Puerta NOT.
Tabla de Verdad de la Puerta NOR
La tabla de verdad de una puerta NOR con dos entradas es la siguiente:
- Entradas: 0, 0 → Salida: 1
- Entradas: 0, 1 → Salida: 0
- Entradas: 1, 0 → Salida: 0
- Entradas: 1, 1 → Salida: 0
Importancia de las Puertas Universales en la Electrónica Digital
Las puertas NAND y NOR son fundamentales en el ámbito de la electrónica digital debido a su capacidad para implementar cualquier función lógica. Esto no solo simplifica los circuitos electrónicos, sino que también reduce el costo y el tamaño de los dispositivos, permitiendo un diseño más eficiente de sistemas complejos[[1]](https://www.cartagena99.com/recursos/alumnos/apuntes/Tema%203%20-%20Puertas%20Universales.pdf).
FAQs sobre Puertas Lógicas Universales
¿Por qué se consideran las puertas NAND y NOR universales?
Las puertas NAND y NOR son consideradas universales porque pueden ser utilizadas para crear cualquier otro tipo de puerta lógica (AND, OR, NOT) mediante combinaciones adecuadas de ellas. Esto las hace extremadamente versátiles en el diseño de circuitos electrónicos.
¿Se puede construir un circuito completo solo con puertas NAND?
Sí, es posible construir un circuito completo utilizando únicamente puertas NAND. Por ejemplo, se puede crear una puerta AND combinando puertas NAND en una configuración específica.
¿Cuál es la diferencia principal entre las puertas NAND y NOR?
La principal diferencia entre las puertas NAND y NOR radica en su lógica de operación. La puerta NAND produce una salida baja solo cuando todas sus entradas son altas, mientras que la puerta NOR produce una salida alta solo cuando todas sus entradas son bajas.
