¿Qué es el ajuste de banco en la válvula de control?
En el vasto mundo de la ingeniería y la automatización, cada componente juega un papel crucial en el funcionamiento de un sistema y su eficiencia. Uno de estos elementos, a menudo subestimado, es la válvula de control. ¿Sabías que su rendimiento puede optimizarse significativamente mediante un procedimiento llamado ajuste de banco? En este artículo, desglosaremos qué implica este proceso, su importancia y cómo puede transformar la operatividad de tus instalaciones. Prepárate para descubrir un aspecto esencial que podría ser la clave para maximizar la eficiencia en tus proyectos industriales. ¡Sigue leyendo!
¿Qué es el ajuste de banco en la válvula de control? Descubre en este artículo todo lo que necesitas saber sobre este proceso esencial para el correcto funcionamiento de las válvulas de control en diferentes industrias. Desde su definición hasta las técnicas más utilizadas, te presentamos una guía completa para entender cómo lograr el ajuste perfecto en estas piezas fundamentales en la regulación de flujo. No te pierdas esta oportunidad de adentrarte en el mundo de las válvulas de control y convertirte en un experto en su ajuste de banco.
¿Qué es un conjunto de bancos?

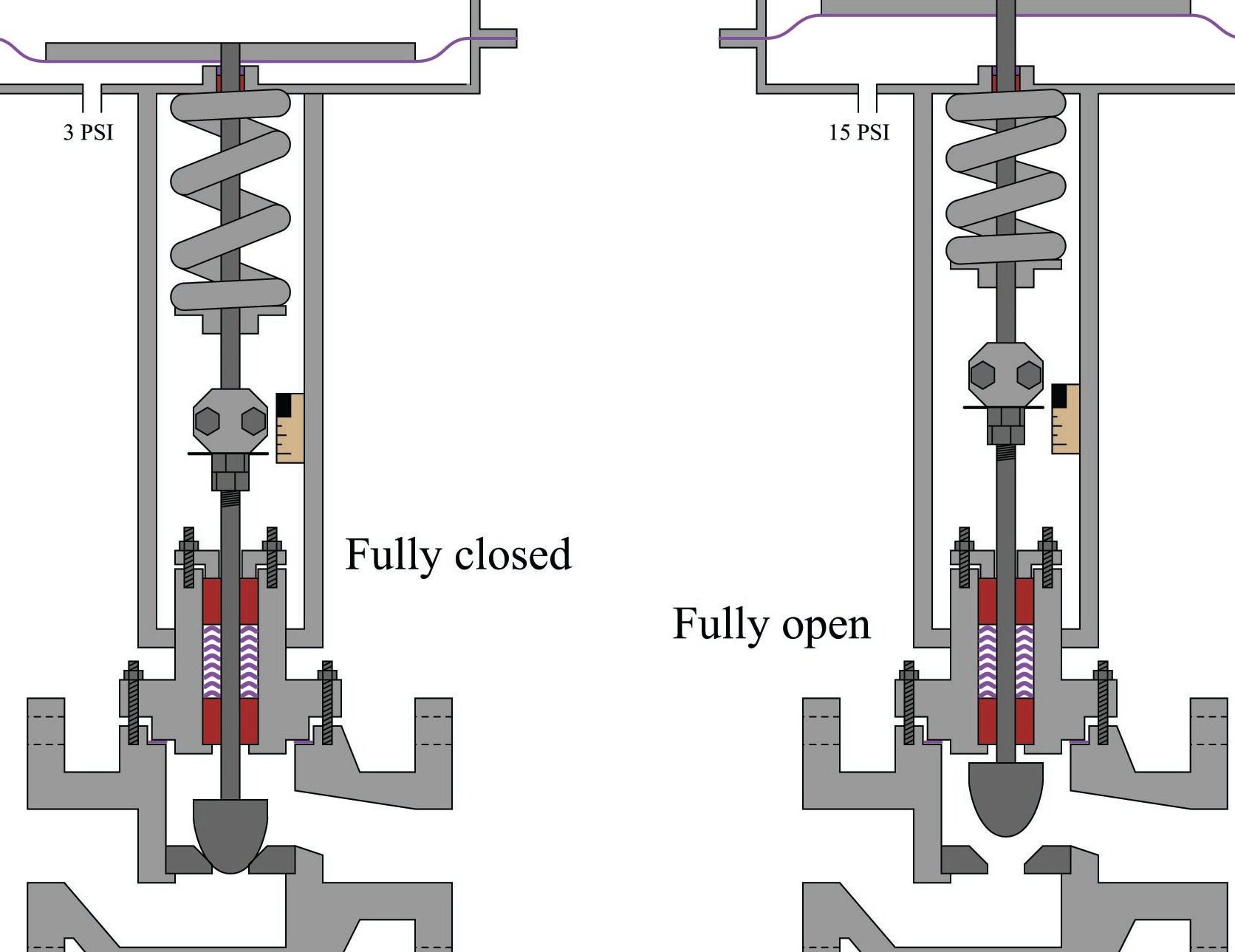

Uno de los parámetros más importantes en la válvula de control es el ajuste de banco. El ajuste de banco de una válvula de control define la cantidad de presión de aire requerida para abrir/cerrar completamente la válvula de control. El conjunto de banco asegura el asiento correcto del obturador de la válvula de control en el asiento de la válvula de control. El valor del set de banco varía para cada válvula de control. Para ser precisos, el conjunto de banco es el valor para un actuador. Cada actuador tiene su propio conjunto de banco definido.
¿Cuáles son las condiciones necesarias para el conjunto de banco?
- El actuador no debe tener ningún paso durante el ajuste de banco. Por lo tanto, siempre revise el actuador para detectar problemas de paso.
- Los puertos de ventilación del actuador deben tener un camino libre para el flujo de aire. No debe haber restricción de aire en el lado del puerto de ventilación. Si existe alguna restricción, la respuesta del actuador será totalmente diferente.
- El movimiento del vástago debe ser suave. A veces, en actuadores antiguos, debido a materiales extraños en el vástago del actuador o debido a la corrosión, el movimiento del actuador no es uniforme. Por lo tanto, asegure el movimiento suave del actuador durante la apertura y el cierre.
¿Cómo ajustar el juego de banco?
El ajuste de banco para una válvula de control se puede realizar cuando la válvula de control está instalada en línea o cuando la válvula de control está caída. Siempre intente establecer el ajuste de banco cuando la válvula de control esté caída. Porque en esta condición, la carrera de la válvula de control será libre y sin fricción.
>Se necesitan algunas herramientas y aparejos básicos para realizar el ajuste de banco de una válvula de control. Se mencionan a continuación:
Pasos para el ajuste del banco
Se deben seguir los pasos mencionados a continuación para configurar el conjunto de banco de una válvula de control.
¿Qué es el ajuste de banco en la válvula de control?
En el vasto mundo de la ingeniería y la automatización, cada componente juega un papel crucial en el funcionamiento de un sistema y su eficiencia. Uno de estos elementos, a menudo subestimado, es la válvula de control. ¿Sabías que su rendimiento puede optimizarse significativamente mediante un procedimiento llamado ajuste de banco? En este artículo, desglosaremos qué implica este proceso, su importancia y cómo puede transformar la operatividad de tus instalaciones.
Definición del Ajuste de Banco

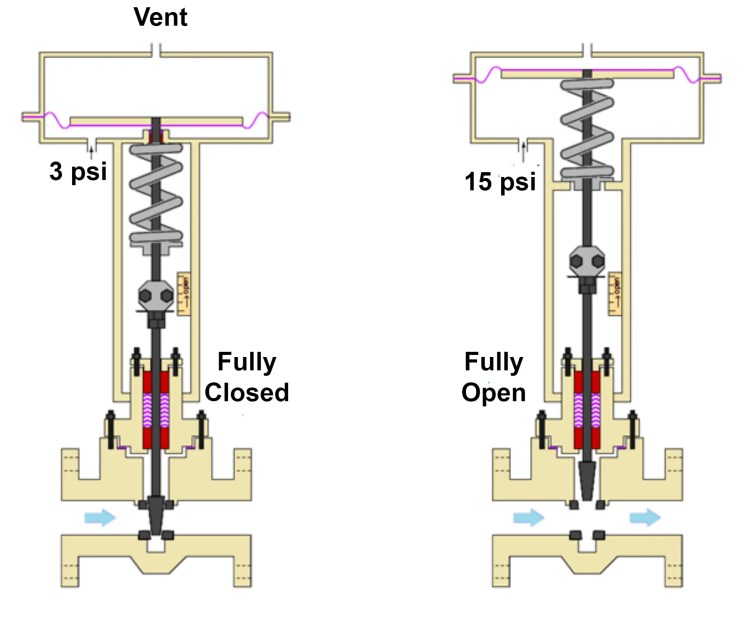

El ajuste de banco de una válvula de control define la cantidad de presión de aire requerida para abrir o cerrar completamente la válvula. Este ajuste es fundamental para garantizar que el obturador de la válvula se asiente correctamente en su lugar. Cada válvula de control tiene un conjunto de valores específicos para esta configuración, que depende del tipo de actuador utilizado.
Condiciones Necesarias para el Ajuste de Banco
- El actuador no debe tener ninguna fuga durante el ajuste.
- Los puertos de ventilación del actuador deben tener un camino libre para el flujo de aire sin restricciones.
- El movimiento del vástago debe ser suave y sin obstrucciones.
Cualidades de un Ajuste Efectivo
Es importante que el ajuste se realice en condiciones óptimas, preferiblemente con la válvula en posición caída, para asegurar que el movimiento sea libre y sin fricción.
Herramientas Necesarias para el Ajuste de Banco
Para llevar a cabo el ajuste de banco se requieren algunas herramientas y equipos básicos, que incluyen:
- Tornillo
- Un actuador adecuado o revisado correctamente
- Hoja de datos del actuador
- Suministro de aire debidamente regulado
- Manómetro calibrado
- Tubos flexibles
- Guarniciones
- Llaves adecuadas
Importancia del Ajuste de Banco
Un ajuste correcto de la válvula de control no solo mejora la eficacia del sistema, sino que también puede prolongar la vida útil del equipo y reducir costos operativos. Un mal ajuste podría resultar en daños al sistema, pérdidas de eficiencia y aumentos en el consumo de energía.
Preguntas Frecuentes (FAQs)
¿Por qué es crucial el ajuste de banco en las válvulas de control?
El ajuste de banco es crucial porque garantiza que las válvulas se abran y cierren correctamente para regular el flujo de manera eficiente. Un correcto ajuste permite mejorar el control del proceso y evita problemas operativos.
¿Qué puede ocurrir si el ajuste de banco no se realiza correctamente?
Si el ajuste de banco no se realiza correctamente, se pueden producir fugas, mal funcionamiento de la válvula y un aumento en los costos operativos debido a la ineficiencia en el uso de energía y tiempo.
¿Se puede ajustar el banco cuando la válvula está en servicio?
Aunque técnicamente es posible, se recomienda ajustar el banco cuando la válvula está caída para asegurar un ajuste más preciso y evitar fricciones indeseadas.
