¿Alguna vez te has preguntado cómo funcionan los dispositivos eléctricos que utilizamos a diario? En el fascinante mundo de la electricidad, hay fenómenos que, aunque invisibles, juegan un papel crucial en la eficiencia y el rendimiento de los sistemas eléctricos. Uno de estos fenómenos es la pérdida por corrientes de Foucault. En este artículo, exploraremos qué son estas corrientes, cómo se generan y por qué es esencial entenderlas para optimizar el uso de la energía en la tecnología moderna. Si quieres descubrir la magia oculta detrás de la electricidad y mejorar tus conocimientos sobre este interesante tema, ¡sigue leyendo!
¿Sabías que las corrientes de Foucault son responsables de una pérdida energética en numerosos dispositivos eléctricos y maquinarias? En este artículo, descubrirás qué es la pérdida por corrientes de Foucault, cómo se produce y cómo se expresa en diferentes equipos. ¡No te pierdas esta interesante información sobre una de las formas más comunes de desperdicio de energía eléctrica!
Pérdida de corrientes de Foucault
Cuando el material magnético se somete a un campo magnético generado por corriente alterna, se induce una fem en el material del núcleo de acuerdo con la Ley de inducción electromagnética de Faraday. El material magnético tiene propiedades de conducción eléctrica y la fem inducida en el material hace que fluya corriente en el material magnético. La corriente circula dentro del material. Y, la corriente circulante causada por EMF inducido se llama Corrientes de Foucault. La pérdida de calor causada por las corrientes de Foucault en el material magnético se llama pérdida por corrientes de Foucault.
La corriente circulante causada por EMF inducida es Corrientes de Foucault. La pérdida de calor causada por las corrientes de Foucault es pérdida por corrientes de Foucault.
La otra pérdida en el material magnético es la pérdida por histéresis. Las pérdidas combinadas (corriente de Foucault y pérdidas por histéresis) se denominan pérdida de hierro, pérdida magnética y pérdida constante.

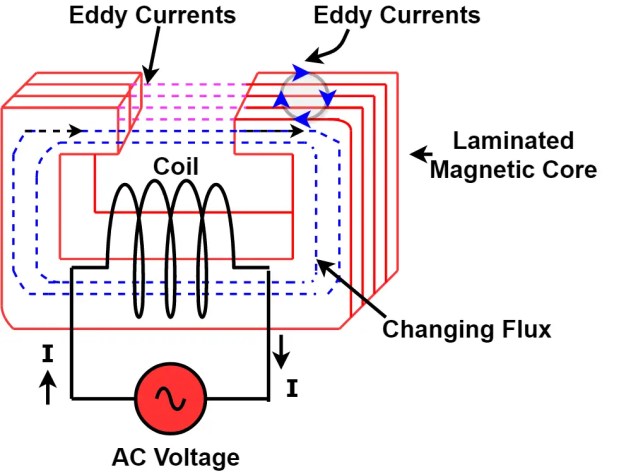

>El mecanismo de flujo de corrientes de Foucault se muestra en la figura anterior. Cuando la corriente alterna fluye a través de la bobina, se establece flujo magnético en el material magnético. El flujo también se une al material del núcleo e induce campos electromagnéticos en varios puntos del núcleo. La diferencia de potencial provoca una corriente circulante de bucle cerrado en el núcleo. La corriente que circula se llama corriente de Foucault.
La magnitud de la corriente de Foucault depende de;
- Resistencia del camino actual
- Frecuencia de la fuente de suministro
- La magnitud de la densidad de flujo
- El espesor de la laminación.
La pérdida por corrientes de Foucault es proporcional a;
- Cuadrado de la corriente de Foucault (I2)
- Resistencia del núcleo (R)
Pérdida por corrientes de Foucault (We) = K x I2 R (Dónde k es la constante de corriente de Foucault)
Desde arriba, está claro que cuanto mayor es la corriente, mayor es la pérdida. El núcleo sólido tiene una mayor área de la sección transversal, por lo tanto tiene menor resistencia. De acuerdo con la Ley de Ohm, la menor resistencia provoca una mayor corriente en el circuito.
Yo = V/R
Como resultado, la magnitud de la corriente (I) será muy alta. La corriente más alta conduce a una mayor pérdida por corrientes de Foucault (I2pérdida R).
Leer más: Derivación de la fórmula de pérdida de corrientes de Foucault
¿Cómo reducir la pérdida por corrientes de Foucault?
Podemos reducir la pérdida por corrientes de Foucault al reducir la corriente. La corriente se reduce con el aumento de la resistencia del núcleo. Podemos disminuir la resistencia del núcleo por;
- Con el uso de finas láminas laminadas en el núcleo
- Con el uso de acero al silicio de alta resistividad para el material del núcleo
El núcleo está hecho de finas láminas laminadas. La laminación en láminas proporciona aislamiento eléctrico entre dos láminas adyacentes. La hoja delgada tiene una área de sección transversal más pequeña ( R = ρL/A) y por tanto su resistencia es mayor. La gran resistencia dificulta el camino de las corrientes de Foucault. Por lo tanto, la magnitud de la corriente y la pérdida se reduce.
El otro método para reducir la corriente y la pérdida es el uso de un núcleo de acero CRGO (orientado a grano laminado en frío). El Núcleo de acero CRGO tiene mayor resistencia eléctrica y por lo tanto la pérdida se reduce.
Leer más: Sin pérdidas de carga en el transformador
Expresión matemática para la pérdida por corrientes de Foucault

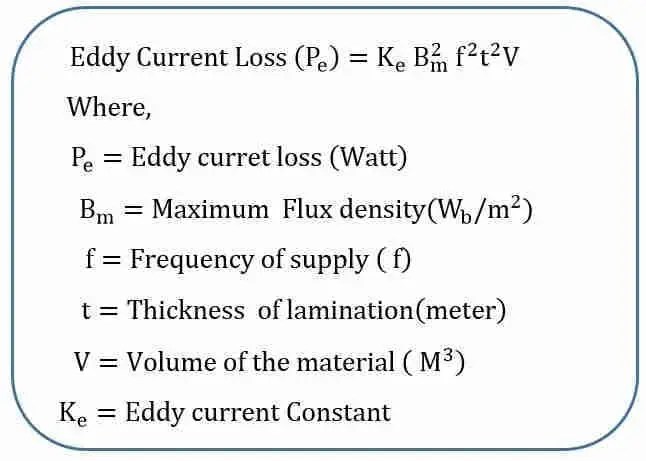

Podemos calcular la pérdida con la ecuación matemática dada a continuación.
>Leer siguiente:
¿Qué es la pérdida por corrientes de Foucault? Definición y expresión
¿Alguna vez te has preguntado cómo funcionan los dispositivos eléctricos que utilizamos a diario? En el fascinante mundo de la electricidad, hay fenómenos que, aunque invisibles, juegan un papel crucial en la eficiencia y el rendimiento de los sistemas eléctricos. Uno de estos fenómenos es la pérdida por corrientes de Foucault.
Definición de Pérdidas por Corrientes de Foucault
Las pérdidas por corrientes de Foucault son la energía que se disipa en forma de calor debido a las corrientes eléctricas inducidas en conductores cuando se exponen a un campo magnético variable. Este fenómeno se basa en la Ley de Inducción Electromagnética de Faraday, que establece que un campo magnético variable en el tiempo puede inducir una fuerza electromotriz (fem) en un conductor cercano.
Cómo se generan las corrientes de Foucault
Cuando un material ferromagnético, como el hierro, se somete a un campo magnético alterno, se genera una fenómeno de fem en el núcleo del material. Esta fem provoca que fluyan corrientes dentro del mismo, creando bucles cerrados que circularán por el material. Estas corrientes son lo que conocemos como corrientes de Foucault y, al fluir, se produce calor, lo que resulta en la pérdida de energía.
Factores que afectan las pérdidas por corrientes de Foucault
La magnitud de las pérdidas por corrientes de Foucault depende de varios factores:
- Resistencia del camino de corriente
- Frecuencia de la fuente de suministro
- Densidad del flujo magnético
- Espesor de la laminación del material
Las pérdidas son proporcional a:
- El cuadrado de la corriente de Foucault (I2)
- La resistencia del núcleo (R)
Expresión de las pérdidas por corrientes de Foucault
Podemos expresar las pérdidas por corrientes de Foucault (We) mediante la siguiente fórmula:
We = K × I2 Rdonde K es una constante que depende de la geometría del material y del campo magnético.
Importancia de entender las pérdidas por corrientes de Foucault
Entender las pérdidas por corrientes de Foucault es esencial para optimizar el uso de la energía en los sistemas eléctricos modernos. Estas pérdidas pueden disminuirse utilizando materiales laminares o no ferromagnéticos que reducen la circulación de corrientes en el núcleo.
Preguntas Frecuentes (FAQs)
¿Por qué son importantes las pérdidas por corrientes de Foucault en la industria?
Las pérdidas por corrientes de Foucault son cruciales en la industria porque contribuyen significativamente al desperdicio de energía en transformadores y motores eléctricos. Minimizar estas pérdidas ayuda a mejorar la eficiencia energética de los dispositivos.
¿Cómo se pueden reducir las pérdidas por corrientes de Foucault?
Se pueden reducir utilizando materiales con alta resistencia eléctrica y diseñando núcleos en capas o laminados. Esto limita la circulación de corrientes y, por lo tanto, disminuye las pérdidas.
¿Qué es la pérdida por histéresis?
La pérdida por histéresis se refiere a la energía disipada debido a la magnetización y desmagnetización repetida de un material. Junto con las pérdidas por corrientes de Foucault, se consideran pérdidas magnéticas totales en un sistema eléctrico.
Conclusión
Las pérdidas por corrientes de Foucault son un fenómeno relevante en la electricidad que se traduce en pérdidas energéticas en dispositivos como transformadores y motores. Al entender sus principios y causas, podemos optimizar el rendimiento y la eficiencia energética de los dispositivos eléctricos utilizados en nuestra vida diaria.
Para más información, consulta las investigaciones sobre las corrientes de Foucault.
