En el fascinante mundo de la electricidad, los transformadores juegan un papel fundamental en la transmisión y distribución de energía. Si alguna vez te has preguntado cómo se logra que la electricidad viaje largas distancias sin perder su eficacia, la respuesta radica en dispositivos clave conocidos como transformadores elevadores y reductores. En este artículo, desentrañaremos la definición y el funcionamiento de estos esenciales componentes eléctricos, explorando su importancia en el sistema energético moderno. Prepárate para adentrarte en los secretos de la transformación eléctrica y entender cómo estos ingeniosos mecanismos facilitan nuestra vida cotidiana. ¡Sigue leyendo para descubrirlo!
Los transformadores elevadores y reductores son dispositivos esenciales en la distribución de energía eléctrica. ¿Alguna vez te has preguntado cómo es posible llevar la electricidad desde una central hasta tu hogar o lugar de trabajo? En este artículo, conocerás en detalle qué es un transformador elevador y reductor, su funcionamiento y la importancia que tienen en nuestro día a día. ¡Sigue leyendo para descubrirlo!
Definición de transformador elevador y reductor: El transformador elevador aumenta el voltaje primario. Por otro lado, el transformador reductor reduce el voltaje primario. Por lo tanto, el voltaje del lado secundario de un transformador elevador es más alto que el voltaje del lado primario. De manera similar, el voltaje del lado secundario del transformador reductor es más bajo que el voltaje del lado primario. Transformadores elevadores y reductores son ampliamente utilizados para la transformación de voltaje en subestaciones de generación y distribución.
Transformador elevador
Considere un transformador elevador que se muestra en la siguiente figura.
>
El epag y mis son los voltajes primario y secundario, y Npag y Ns son el número de vueltas del devanado primario y secundario.

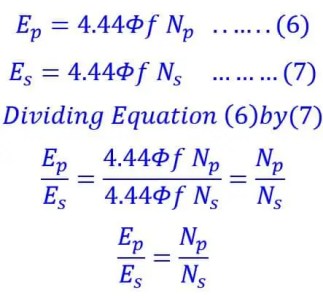

Los voltajes inducidos primario y secundario del transformador son;
>Itransformador elevador;
mis > mipag
Sólo es posible si,
nortes >NPAG
Un transformador elevador tiene más vueltas en el secundario que en el primario. El devanado primario que transporta menos corriente tiene un alambre de cobre grueso. Y, el devanado secundario que transporta la corriente de baja magnitud tiene un alambre de cobre delgado. Esto conduce a una reducción en la pérdida de cobre.

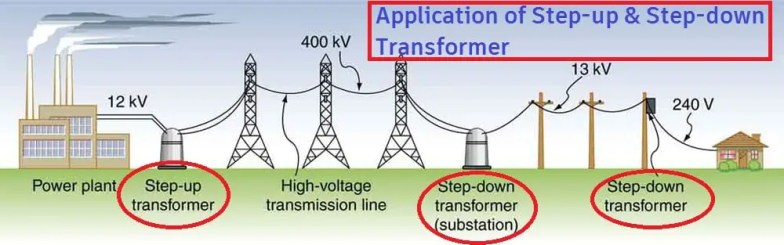

Aplicaciones
La pérdida de cobre es proporcional al cuadrado de la corriente que fluye a través del conductor. Para transmisiones largas de gran potencia, aumentamos el voltaje con un transformador elevador. Con el aumento de voltaje, la corriente se reduce y la entrega de energía permanece igual. Para transmitir la potencia, si doblamos el voltaje la corriente se reduce a la mitad.
P= VI ——(4)
P= (2V) XI/2 = VI ——(5)
De las ecuaciones 4 y 5, podemos decir que la potencia permanece igual después de aumentar el voltaje. La pérdida de cobre en la línea de transmisión es
P = yo2R
P= (1/2)2R = 1/4
Significa que si aumentamos el voltaje 2 veces, las pérdidas serán 1/4 de las pérdidas.
Por lo tanto, un transformador elevador es el más adecuado para la transmisión de alto voltaje desde la estación generadora. En resumen, la transmisión de alto voltaje tiene las siguientes ventajas.
- Pérdidas de línea reducidas
- Caída de tensión reducida
- Regulación de voltaje mejorada
>Transformador reductor

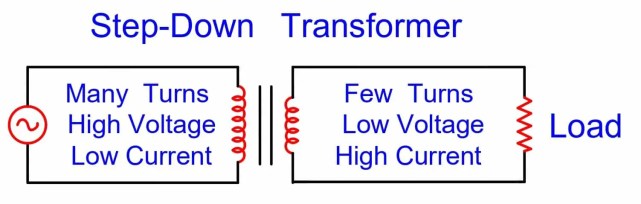

Considere un transformador reductor que se muestra en la siguiente figura.
>Ep y Es son los voltajes primario y secundario, y Np y Ns son el número de vueltas del devanado primario y secundario.
>Itransformador elevador;
mipag > mis
Sólo es posible si,
nortepag >Ns
Un transformador reductor tiene más vueltas en el primario que en el secundario. El devanado primario que transporta menos corriente tiene un alambre de cobre delgado. Y el devanado secundario que transporta la gran corriente tiene un alambre de cobre grueso.
Un transformador reductor tiene un devanado primario y secundario enrollados en el núcleo de hierro. El transformador elevador y reductor funciona según el principio de inducción magnética entre las bobinas. Cuando suministramos suministro de CA al primario del transformador, genera flujo en el núcleo. El flujo del núcleo se une al devanado secundario e induce voltaje en el devanado secundario del transformador.
Aplicaciones
Fuente>educacionguruji
El transformador reductor se utiliza para las siguientes aplicaciones.
- Aislamiento eléctrico
- para electrodomésticos
- Para rectificador o convertidor
Se trata de un transformador elevador y reductor.
¿Qué es un transformador elevador y reductor? Definición
En el fascinante mundo de la electricidad, los transformadores juegan un papel fundamental en la transmisión y distribución de energía. Estos dispositivos son esenciales para el transporte de electricidad desde las centrales hasta los hogares y lugares de trabajo. En este artículo, exploraremos en detalle qué son los transformadores elevadores y reductores, su funcionamiento y su importancia histórica y técnica en el sistema energético moderno.
Definición de transformador elevador y reductor
Los transformadores se clasifican principalmente en dos tipos según su función:
- Transformador elevador: Este dispositivo aumenta el voltaje de la electricidad que pasa a través de él. Por lo tanto, el voltaje del lado secundario es mayor que el del lado primario.
- Transformador reductor: En contraste, este transformador reduce el voltaje. En este caso, el voltaje del lado secundario será menor que el del lado primario.
Funcionamiento de los transformadores
El funcionamiento de un transformador se basa en el principio de la inducción electromagnética. Consiste en dos devanados enrollados alrededor de un núcleo de hierro. El devanado primario recibe la energía eléctrica y crea un campo magnético que induce una corriente en el devanado secundario. La relación de número de vueltas entre los devanados determina si el transformador es elevador o reductor:
- En un transformador elevador, el devanado secundario tiene más vueltas que el primario.
- En un transformador reductor, el número de vueltas del devanado secundario es menor que el del primario.
Importancia en el sistema energético
Los transformadores son cruciales en las subestaciones y en la distribución de energía eléctrica. Permiten la transmisión eficiente de electricidad a largas distancias minimizando las pérdidas de energía. Al elevar el voltaje, se reduce la corriente, lo que a su vez disminuye las pérdidas resistivas en los conductores eléctricos, clave para mantener la eficacia del sistema energético.
Aplicaciones de los transformadores
Estos dispositivos son utilizados en diversas aplicaciones, como:
- Transmisión de energía eléctrica en redes de alta tensión.
- Utilización en equipos y maquinarias eléctricas.
- Adaptación de voltajes en sistemas de alimentación de maquinaria industrial.
Preguntas Frecuentes (FAQs)
¿Cuál es la diferencia principal entre un transformador elevador y uno reductor?
La principal diferencia radica en la dirección del cambio de voltaje. Un transformador elevador aumenta el voltaje mientras que un transformador reductor disminuye el voltaje. Esto se debe a la relación de vueltas entre los devanados primario y secundario.
¿Por qué son importantes los transformadores en la generación de energía?
Los transformadores son fundamentales porque permiten realizar la transmisión de energía eléctrica a largas distancias sin pérdidas significativas. Esto es crucial para llevar la electricidad desde las centrales eléctricas a los consumidores finales.
¿Qué tipos de transformadores se utilizan en la industria?
En la industria se utilizan tanto transformadores elevadores como reductores, dependiendo de la necesidad de aumentar o disminuir el voltaje para adaptarse a diferentes equipos y maquinarias eléctricas.
Conclusión
los transformadores elevadores y reductores desempeñan un papel vital en la eficiencia de la distribución de energía eléctrica. Su capacidad para modificar el voltaje permite que la electricidad viaje eficientemente desde su fuente de generación hasta su destino final, facilitando así nuestra vida diaria. Conocer su funcionamiento y sus aplicaciones nos ayuda a apreciar la importancia de estos dispositivos en nuestra sociedad moderna.
