¿Alguna vez te preguntaste qué es la reluctancia magnética? En este artículo te explicaremos de forma clara y concisa el concepto de reluctancia magnética, una propiedad fundamental en el mundo de la magnetismo. Descubre cómo influye en la creación de circuitos magnéticos y su importancia en diversas aplicaciones tecnológicas. ¡No te lo pierdas!
La reluctancia es la propiedad del material magnético que proporciona oposición al flujo de flujo magnético a través de un volumen dado de espacio o material. La reluctancia del circuito magnético es análoga a la resistencia del circuito eléctrico.
Cuanto más baja es la reluctancia, más fácil es que el flujo magnético fluya a través del material magnético. Lo opuesto a la reluctancia es la permeabilidad y la permeabilidad es análoga a la conductividad en el circuito eléctrico. Los materiales magnéticos tienen baja reluctancia y alta permeabilidad, y los materiales no magnéticos tienen alta reluctancia y baja permeabilidad.
Comparación de circuito magnético y eléctrico

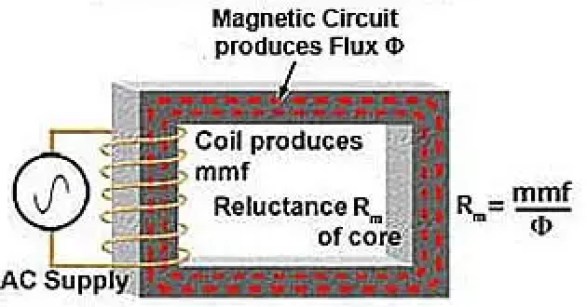

El diagrama anterior muestra la analogía del circuito eléctrico y magnético. La fuerza magnetomotriz (MMF) es equivalente a la fem en el circuito eléctrico. El flujo es análogo a la corriente eléctrica y la reluctancia es análoga a la resistencia en un circuito eléctrico.
Cuando se aplica voltaje a una bobina que tiene N número de vueltas, la corriente comienza a fluir a través de la bobina. Deje que la magnitud de la corriente sea I amperios.
La fuerza magnetomotriz MMF producida es igual al producto de la corriente por el número de vueltas.
La corriente que fluye en la bobina produce el flujo magnético (Φ) que viaja a través del núcleo magnético. La magnitud del flujo depende del FMM y de la reluctancia del circuito magnético. Si la reluctancia que ofrece el material magnético es mayor, la magnitud del flujo magnético será menor. El flujo se puede aumentar disminuyendo la reluctancia del material magnético.
Si se agrega la sección uniforme que tiene el valor diferente de longitud, área de sección transversal y permeabilidad, se puede hacer el circuito magnético no uniforme.
Sumando la reluctancia de la sección uniforme del circuito magnético, se puede calcular la reluctancia del circuito no uniforme.
Fórmula de Reluctancia Magnética
La desgana( Rmetro) del circuito magnético se puede expresar como ;
La unidad SI de reluctancia es AT/Wb (amperios-vueltas/Weber). La reluctancia (Rm) del circuito magnético es directamente proporcional a la longitud del conductor e inversamente proporcional al área de la sección transversal del conductor.
La permeancia es uno de los parámetros que mide la propiedad del circuito magnético para permitir que el flujo magnético lo atraviese. La permeancia es inversamente proporcional a la reluctancia. Es expresión siguiendo la expresión.
