¿Qué son los armónicos triples y dónde ocurren?

Los armónicos triples son fenómenos fascinantes que ocurren en diversos sistemas físicos y eléctricos. Estos armónicos, caracterizados por su frecuencia tres veces mayor que la frecuencia fundamental, tienen un impacto significativo en la calidad de la energía eléctrica y pueden causar problemas en equipos y sistemas eléctricos. En este artículo, exploraremos qué son los armónicos triples, dónde ocurren y cómo pueden afectar nuestras vidas cotidianas. ¡Descubre cómo estos armónicos pueden alterar la armonía de nuestros sistemas eléctricos!

Armónicos triples son los múltiplos impares de los terceros armónicos. Los órdenes de los triples armónicos son 3,9,15,21,. La frecuencia armónica triple es de 150 Hz, 450 Hz, 750 Hz, etc.

¿Qué son los armónicos?

Cualquier forma de onda no periódica tiene componente sinusoidal y múltiplos enteros de los componentes sinusoidales. Los múltiplos enteros de la componente sinusoidal o componentes fundamentales se denominan Armónicos. Si la corriente sigue exactamente la misma forma de onda que la del voltaje, la forma de onda actual tiene solo corriente fundamental y no existen armónicos.


Leer más: Armónicos en el circuito de CA

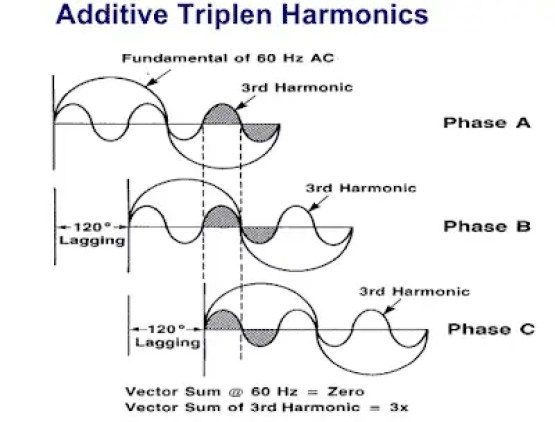

¿Qué son los armónicos triples y dónde ocurren?

Sin embargo, si la forma de onda de corriente no es lineal con respecto a la forma de onda de voltaje, la forma de onda de corriente contiene armónicos. El orden de los armónicos depende de la forma de la forma de onda actual. Si la forma de onda actual es simétrica con respecto al eje x, no contiene armónicos pares y contiene armónicos impares.

El orden de los armónicos puede clasificarse como armónicos pares e impares. El orden armónico par es 2, 4, 6, 8, etc. y el orden de los armónicos impares es 3, 5, 7, 9, 11, etc. El orden de frecuencia de los armónicos es;
fn = nxf
Dónde,
fn = frecuencia armónica
n = orden armónico
f = frecuencia fundamental


Si la frecuencia fundamental es 50 Hz, la frecuencia armónica de segundo orden es 2 x 50 = 100 Hz.

Además de categorizar los armónicos en orden par e impar, una categoría más del orden armónico son los armónicos triples.

¿Qué son los armónicos triples?

Los múltiplos impares de los terceros armónicos son armónicos triples. El orden de los armónicos triples es 3,9,15,21.

Fuentes armónicas triples

Las cargas monofásicas no lineales como computadoras, impresoras o cualquier equipo electrónico monofásico extraen corriente no lineal de la fuente de voltaje sinusoidal y generan armónicos sustanciales de tercer orden.

¿Por qué los armónicos triples son problemáticos?

Si las cargas monofásicas no lineales están conectadas al sistema trifásico de cuatro hilos, la corriente armónica triple causada por las cargas no lineales no se anula sino que se suma. Si la corriente armónica triple en cada fase del sistema trifásico de cuatro hilos es de 1 amperio, la corriente en el hilo neutro será de 3 amperios. Así, la corriente que circula por el neutro sobrecalienta el conductor.

Los terceros armónicos causan el siguiente efecto adverso en el sistema de potencia.

• Sobrecarga y sobrecalentamiento de conductores neutros (hasta un 173% de la corriente de fase).
• Sobrecalentamiento del devanado delta en transformadores de distribución.
• Altas tensiones de tierra a neutro.
• Distorsión de la forma de onda del voltaje (incluyendo ‘topping plano’).
• Factor de potencia deficiente.
