En un mundo dominado por la tecnología, los conceptos básicos de la lógica digital son más relevantes que nunca. Entre ellos, la compuerta OR se erige como un pilar fundamental en el diseño de circuitos electrónicos. Pero, ¿qué hace que esta compuerta sea tan especial? Acompáñanos en un viaje para explorar no solo el símbolo que la representa, sino también la poderosa lógica detrás de su funcionamiento. A través de tablas de verdad claras y diagramas de circuito intrigantes, desvelaremos los secretos que hacen de la compuerta OR una herramienta indispensable en la era digital. ¡Sumérgete en el fascinante mundo de la electrónica y la lógica!
¿Alguna vez te has preguntado cómo funciona la lógica detrás de los dispositivos electrónicos que utilizamos todos los días? Uno de los elementos fundamentales en el ámbito de la electrónica es el símbolo de la compuerta OR, que juega un papel crucial en el diseño y funcionamiento de los circuitos. En este artículo, descubriremos cómo se representa su tabla de verdad y su correspondiente diagrama de circuito, revelando los secretos de este componente esencial en la electrónica moderna. ¡Prepárate para adentrarte en el mundo de la lógica y el diseño de circuitos!
En este artículo, aprenderemos sobre la puerta OR lógica con su definición básica, símbolo, expresión lógica, tabla de verdad, diagrama de circuito e implementación. Entonces, comencemos con los conceptos básicos de la puerta OR lógica.
¿Qué es una puerta OR?
En electrónica digital, la O puerta es un tipo de puerta lógica básica que produce una salida alta o 1 lógico cuando al menos una de sus entradas es alta o 1 lógico. Produce una salida baja o 0 lógico cuando todas sus entradas son bajas o 0 lógico.

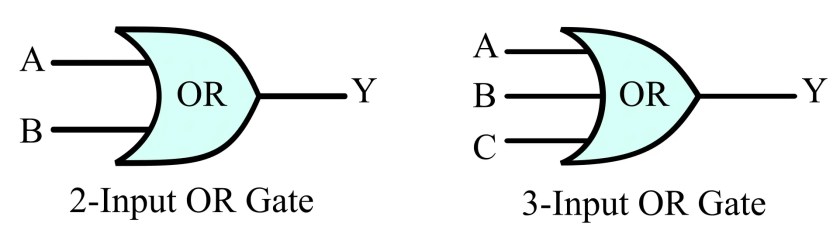

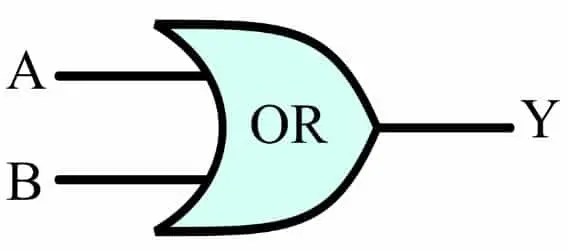

Los símbolos lógicos de las puertas OR de dos y tres entradas se muestran en la siguiente figura.
>Expresión lógica de la puerta OR
La operación de la puerta OR está representada por el símbolo ‘+’.
El expresión lógica de una puerta OR de dos entradas es dado por,
>Donde A y B son las variables de entrada e Y es la variable de salida de la puerta OR.
El expresión lógica de una puerta OR de tres entradas es dado por,
>Donde, A, B y C son las tres variables de entrada e Y es la variable de salida de la puerta lógica OR.
Operación de la puerta OR
El operación de una puerta OR de dos entradas para diferentes combinaciones de entrada se describe a continuación:
- Cuando A = 0 y B = 0, la salida Y de la puerta OR es 0 según la expresión lógica anterior.
- Cuando A = 0 y B = 1, la salida Y de la puerta OR es 1.
- Cuando A = 1 y B = 0, la salida Y de la puerta OR es 1.
- Cuando A = 1 y B = 1, la salida Y de la puerta OR es 1.
El operación de una puerta OR de tres entradas para las diferentes combinaciones de entrada posibles se describe a continuación:
- Cuando A = 0, B = 0 y C = 0, la salida Y de la puerta OR es 0 según la expresión lógica mencionada anteriormente.
- Cuando A = 0, B = 0 y C = 1, la salida Y de la puerta OR es 1.
- Cuando A = 0, B = 1 y C = 0, la salida Y de la puerta OR es 1.
- Cuando A = 0, B = 1 y C = 1, la salida Y de la puerta OR es 1.
- Cuando A = 1, B = 0 y C = 0, la salida Y de la puerta OR es 1.
- Cuando A = 1, B = 0 y C = 1, la salida Y de la puerta OR es 1.
- Cuando A = 1, B = 1 y C = 0, la salida Y de la puerta OR es 1.
- Cuando A = 1, B = 1 y C = 1, la salida Y de la puerta OR es 1.
Tabla de verdad de la puerta OR
La tabla que muestra la relación entre las entradas y la salida de una puerta lógica OR se denomina tabla de verdad.
Puerta OR lógica de 2 entradas
El tabla de verdad de una puerta OR de dos entradas se da a continuación.
Entradas>
>Puerta OR lógica de 3 entradas
El tabla de verdad de una puerta OR de tres entradas se da a continuación:
Entradas>>Puerta OR de múltiples entradas
La puerta lógica OR puede tomar cualquier número de entradas. Aunque, en la práctica, la puerta lógica OR se implementa principalmente para tener dos entradas, tres entradas y cuatro entradas.

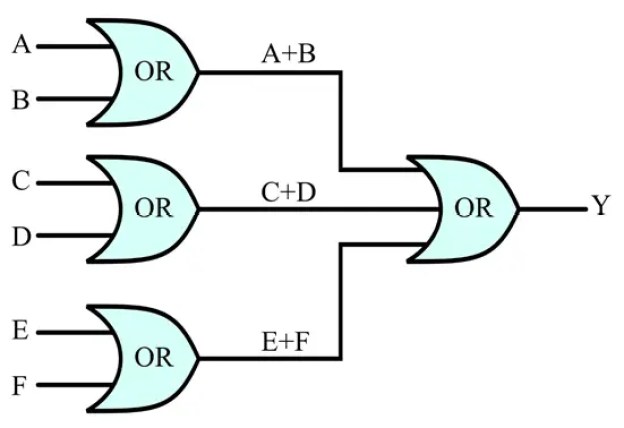

Sin embargo, podemos implementar una puerta OR lógica de orden superior utilizando múltiples puertas OR lógicas de orden inferior. Por ejemplo, la siguiente figura especifica una puerta OR lógica de 6 entradas usando cuatro puertas OR de 2 entradas.
>La expresión lógica del circuito anterior de compuerta OR de 6 entradas es como,
>Implementación de puerta OR de dos entradas en lógica de resistencia-transistor

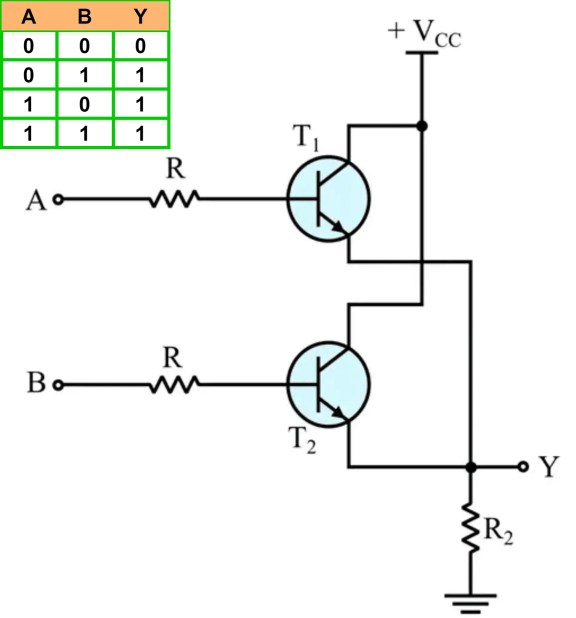

La siguiente figura muestra la realización de una puerta OR de dos entradas en RTL (Resistor Transistor Logic).
>
Circuito eléctrico equivalente de puerta OR

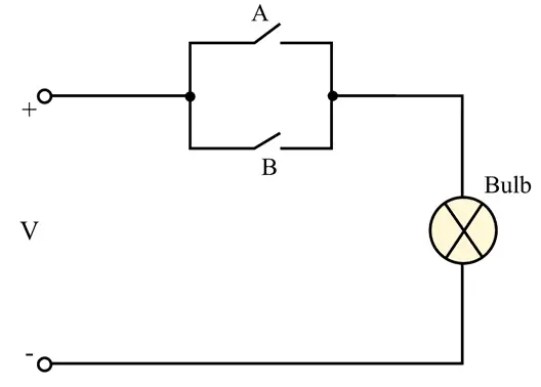

El circuito eléctrico equivalente de una puerta OR de dos entradas se muestra en la siguiente figura.
>En este circuito, cuando ambos interruptores, es decir, A y B, están abiertos, la bombilla no se enciende. Si alguno de los interruptores está cerrado o ambos interruptores están cerrados, la bombilla se encenderá.
Circuitos integrados OR Gate
Las puertas OR comúnmente disponibles en forma de circuitos integrados son las siguientes:
74LS32 Cuádruple 2 entradas (TTL O puerta)

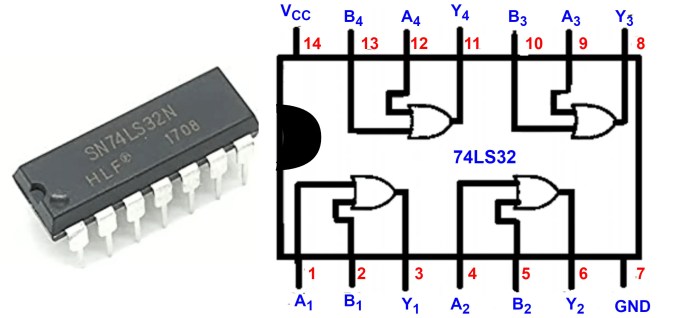

El diagrama de pines de 74LS32 se muestra a continuación.
>CD4071 Cuádruple 2 entradas (CMOS O puerta)

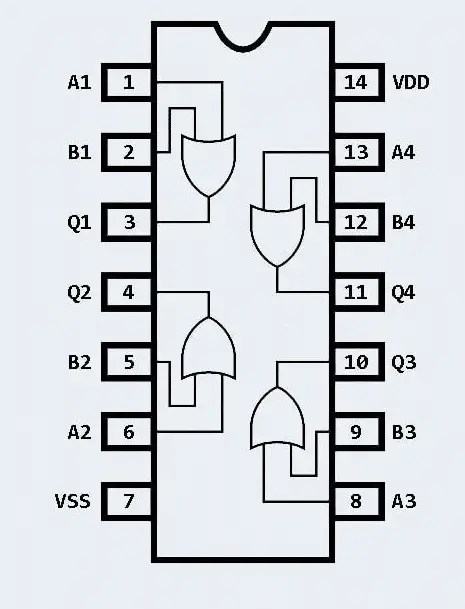

El diagrama de pines de CD4071 se muestra a continuación.
>CD4075 Triple 3 entradas (CMOS O puerta)

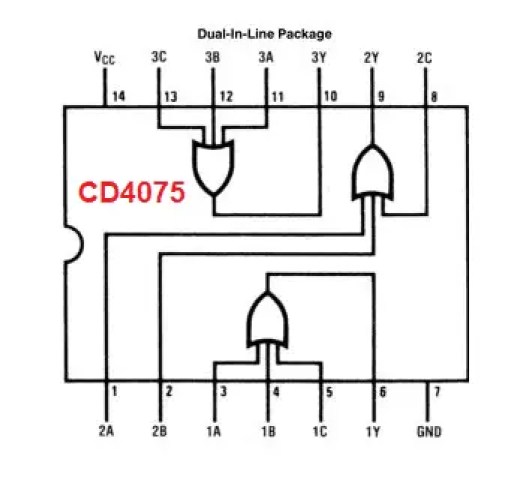

El diagrama de pines de CD4075 se muestra a continuación.
>CD4072 Doble 4 entradas (CMOS O puerta)

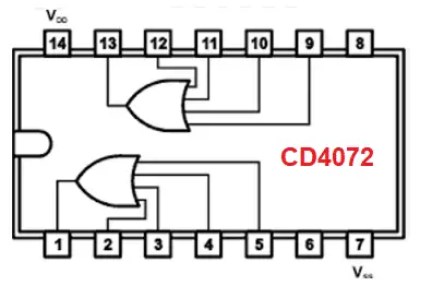

El diagrama de pines de CD4072 se muestra a continuación.
>Por lo tanto, todo esto tiene que ver con la puerta OR lógica en la electrónica digital.
Símbolo de Compuerta OR Lógica, Tabla de Verdad y Diagrama de Circuito
En un mundo dominado por la tecnología, los conceptos básicos de la lógica digital son más relevantes que nunca. Entre ellos, la compuerta OR se erige como un pilar fundamental en el diseño de circuitos electrónicos. En este artículo, exploraremos el símbolo que la representa, su funcionalidad, tabla de verdad y el diagrama de circuito correspondiente.
¿Qué es una compuerta OR?
En electrónica digital, la compuerta OR es una puerta lógica básica que produce una salida alta o 1 lógico cuando al menos una de sus entradas es alta. En cambio, produce una salida baja o 0 lógico cuando todas sus entradas son bajas.
Símbolo de la compuerta OR
El símbolo de la compuerta OR se representa típicamente de la siguiente manera:
Expresión Lógica de la Compuerta OR
La operación de la puerta OR está representada por el símbolo +.
La expresión lógica de una puerta OR de dos entradas está dada por:
Y = A + B
Para tres entradas, la expresión se extiende a:
Y = A + B + C
Tabla de Verdad de la Compuerta OR
Tabla de Verdad de una Puerta OR de Dos Entradas
| A | B | Y |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |
Tabla de Verdad de una Puerta OR de Tres Entradas
| A | B | C | Y |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
Diagrama de Circuito de la Compuerta OR
El diagrama de circuito de una compuerta OR con dos entradas se muestra a continuación:
Implementaciones Prácticas
Las compuertas OR pueden ser combinadas para crear circuitos más complejos. Por ejemplo, se pueden usar múltiples compuertas OR para manejar más de dos entradas, lo cual es común en la implementación de sistemas digitales avanzados.
Preguntas Frecuentes
¿Cuál es la diferencia entre una compuerta OR y una compuerta AND?
La principal diferencia es que una compuerta OR devuelve un resultado alto (1) si al menos una de sus entradas es alta, mientras que una compuerta AND solo devuelve un resultado alto si todas sus entradas son altas.
¿Pueden las compuertas OR ser utilizadas en circuitos complejos?
Sí, las compuertas OR se utilizan ampliamente en circuitos digitales complejos y pueden combinarse entre sí para manejar múltiples entradas y condiciones.
¿Dónde se utilizan las compuertas OR?
Las compuertas OR son esenciales en la lógica de sistemas digitales, como computadoras, sistemas de control y dispositivos electrónicos en general.
