Válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC): Comprendiendo su Impacto en Sistemas de Control
En el fascinante mundo de la ingeniería y los sistemas de control, las válvulas juegan un papel crucial en la regulación del flujo de fluidos. Sin embargo, no todas las válvulas funcionan de la misma manera. En este artículo, exploraremos el enigmático universo de las válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC), desentrañando sus características, aplicaciones y la importancia de su correcta implementación en la operativa industrial. Acompáñanos en este recorrido por los conceptos esenciales que, sin duda, optimizarán tus procesos y mejorarán la eficiencia de tus sistemas. ¡Adentrémonos en la mecánica detrás de estas herramientas vitales!
¿Qué son las válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC)? Si te estás preguntando cómo funcionan estas válvulas y cuáles son sus características, estás en el lugar correcto. En este artículo, descubriremos todo lo que necesitas saber sobre las válvulas LO y LC, desde su uso en diferentes industrias hasta su importancia en el control de fluidos. ¡No te lo pierdas!
En una válvula, las abreviaturas LO y LC son para válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC) respectivamente. Estas abreviaturas tienen un uso común en la documentación de la planta. Dependiendo de una aplicación en particular, la válvula puede ser de bola, mariposa, compuerta, globo o cualquier otro tipo.
Una válvula bloqueada en las industrias de proceso se identifica durante la etapa de diseño del proyecto como esencial para la seguridad e integridad de la instalación.
Una válvula se puede bloquear abierta o bloquear cerrada de varias maneras. Se muestra en las figuras a continuación, puede ser por un
- cadena y candado
- Sello de coche
- Válvulas de diseño avanzado con disposición de llave

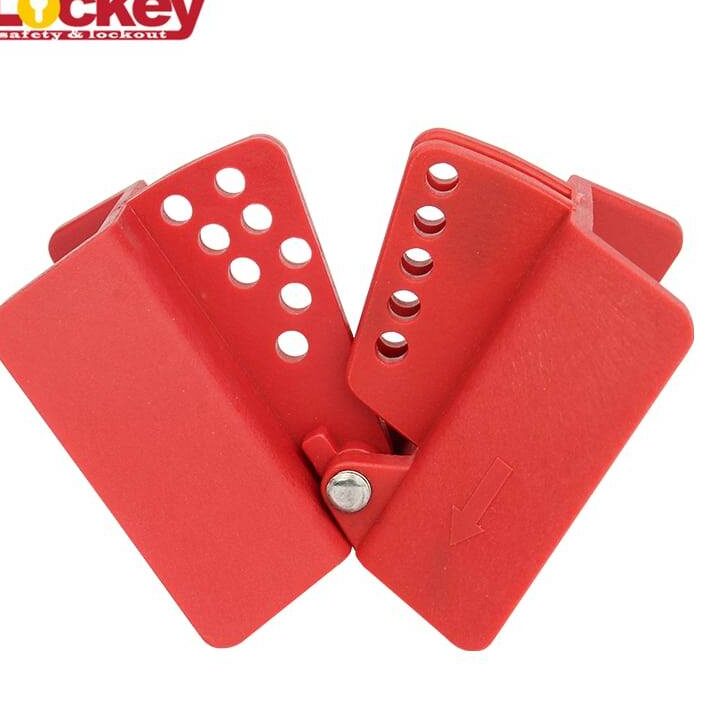

>Los proveedores suelen incluir un dispositivo de bloqueo como parte de su alcance de suministro cuando especifican válvulas de aislamiento de proceso. Alternativamente, se puede colocar una abrazadera en el cuerpo de la válvula a través de la cual se puede insertar una cadena o un eslabón en D, o se puede usar una placa con un orificio perforado para disponer la instalación de bloqueo.
En los Diagramas de flujo de proceso (PFD) o Diagramas de proceso e instrumentación (P&ID) y otra documentación relacionada, este tipo de disposición de bloqueo se identifica como LO (bloqueado abierto) y LO (bloqueado abierto).
Una válvula bloqueada abierta o bloqueada cerrada evita que las líneas de alivio de presión de seguridad (PSV) o las líneas de drenaje de líquido se operen accidentalmente.
La función de una válvula solo puede ser cambiada por personal autorizado conocido como «personal clave». Este es el método preferido de protección de la planta que emplea bloqueado abierto o bloqueado cerrado hasta el día de hoy.
Ventajas de las válvulas Locked Open (LO) y Locked Closed (LC)
En la industria química, del petróleo y el gas, es común utilizar válvulas bloqueadas abiertas o bloqueadas cerradas (LO o LC) por razones de seguridad. Durante el funcionamiento normal, esta disposición garantiza que ciertas válvulas manuales críticas permanezcan en sus posiciones previstas. No se operan intencionalmente. Para gestionar la posición de las válvulas y su bloqueo en un sistema de este tipo, es necesario enmarcar procedimientos estrictos para evitar cualquier tipo de eventualidad.
Como resultado, las organizaciones desarrollarán una sólida cultura de seguridad para proteger el equipo y el personal de los peligros de los accidentes.
Bloqueo mecánico de válvulas
>
La figura que se muestra arriba es el procedimiento de atado con cadena y bloqueo que se usaba antiguamente. Consiste en una pieza de placa de metal duro a la que se le puede colocar una cadena y un candado en todas las válvulas manuales accionadas manualmente. Para evitar la posibilidad de sabotaje, se hizo más importante un método de bloqueo más sofisticado. Como resultado de estas preocupaciones, se desarrolló el sistema de enclavamiento mecánico para válvulas operadas a mano, neumáticas o accionadas eléctricamente.

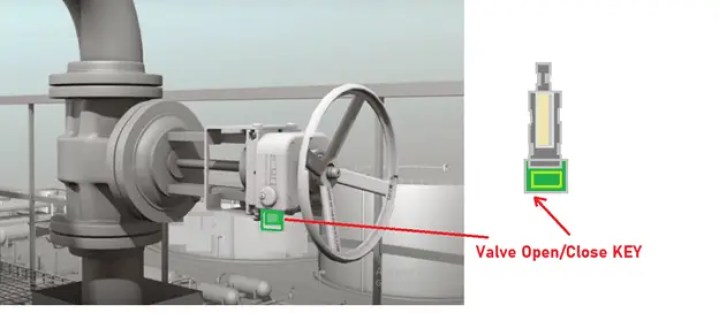

La válvula consta de bloqueo integral con un arreglo de llave. Las llaves se utilizan para abrir o cerrar la válvula según la necesidad y se guardan en el gabinete de llaves de la sala de control. Solo el personal clave autorizado puede acceder a este gabinete.
Una válvula con operación bloqueada abierta o cerrada se puede realizar de manera individual o secuencial. Los sistemas de lanzadores/receptores de PIG en la industria del petróleo y el gas son ejemplos de procedimientos de bloqueo de secuencia. El sistema de lanzador/receptor PIG consta de varias válvulas y cada válvula tiene asignada una tecla designada por separado.
>Teniendo en cuenta la seguridad de la planta operativa y el personal, los bloqueos abiertos (LO) y los bloqueos cerrados (LC) se pueden implementar en muchos tipos. El estudio de riesgo y operabilidad del proceso (HAZOP) es una herramienta para implementar el sistema de bloqueo de válvulas.

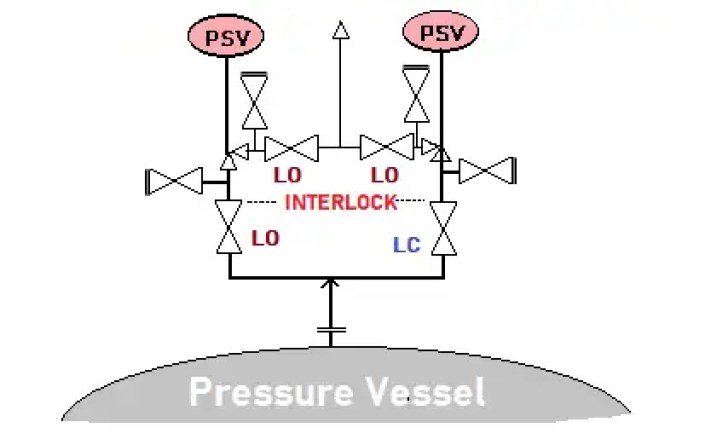

En la imagen de arriba, se montan dos válvulas de seguridad de presión (PSV) para liberar la presión del recipiente. Siempre hay una válvula de seguridad en línea para evitar la sobrepresurización del recipiente. Puede verse la implementación del enclavamiento de la disposición de válvula bloqueada abierta y bloqueada.
Bloqueado Abierto
Los recipientes a presión están equipados con válvulas de seguridad de presión (PSV) con válvulas abiertas bloqueadas (LO) en la entrada y la salida. Una válvula abierta bloqueada es una válvula de aislamiento en la entrada y salida de la PSV que debe permanecer abierta durante el funcionamiento normal para proteger el equipo conectado.
Sería catastrófico si esas válvulas se cerraran accidentalmente o sin querer durante el funcionamiento normal. Por lo tanto, deben bloquearse en su posición abierta.
Bloqueado Cerrado
Un ejemplo sería una válvula en un sistema cerrado bloqueado (LC) en el sistema de drenaje cerrado de mantenimiento. es peligroso introducir hidrocarburos en el sistema de drenaje cerrado de mantenimiento durante el funcionamiento normal. Como resultado, la válvula de aislamiento de la línea de drenaje debe estar cerrada durante el funcionamiento normal.
El estado de bloqueo de las válvulas en una planta de proceso debe mantenerse en el registro apropiado. La auditoría del estado de LC y LO varía de una organización a otra. Pocas organizaciones lo hacen cada mes y pocas cada trimestre.
Un procedimiento del sistema de permiso de trabajo (PTW) necesita autorización cuando se cambia el estado normal de una válvula.
Válvulas Bloqueadas Abiertas (LO) y Bloqueadas Cerradas (LC)
En el fascinante mundo de la ingeniería y los sistemas de control, las válvulas juegan un papel crucial en la regulación del flujo de fluidos. Este artículo explora las válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC), desentrañando sus características, aplicaciones, y su importancia en la operativa industrial.
¿Qué son las Válvulas Bloqueadas Abiertas (LO) y Bloqueadas Cerradas (LC)?
Las válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC) son componentes esenciales en sistemas industriales. La notación LO se refiere a válvulas que se mantienen abiertas y bloqueadas para evitar manipulaciones accidentales, mientras que LC designa válvulas cerradas y bloqueadas, que impiden el flujo de sustancias peligrosas.
Importancia en la Seguridad Industrial
Estas válvulas se identifican durante la etapa de diseño del proyecto como esenciales para la seguridad e integridad de la instalación. Entre sus ventajas, destacan:
- Evitar operaciones accidentales en líneas de alivio de presión.
- Mantener condiciones seguras en procesos críticos.
- Contribuir a una cultura de seguridad dentro de la organización.
Métodos de Bloqueo
El bloqueo de válvulas puede realizarse de varias maneras, tales como:
- Cadenas y candados.
- Sellos de seguridad.
- Diseños avanzados con llaves para acceso restringido.
Procedimientos de Uso
Para garantizar un uso seguro y efectivo, es fundamental que solo personal autorizado, conocido como «personal clave», realice cambios en la posición de las válvulas. Esto ayuda a prevenir manipulaciones indebidas y protege tanto al equipo como al personal involucrado.
Beneficios en Procesos Industriales
El uso de válvulas bloqueadas abiertas y cerradas es común en industrias como la química, del petróleo y el gas debido a su capacidad para mantener la seguridad operativa. Durante el funcionamiento normal, garantizan que ciertas válvulas manuales críticas permanezcan en sus posiciones previstas.
FAQs sobre Válvulas Bloqueadas (LO y LC)
¿Cuál es la diferencia entre válvulas bloqueadas abiertas (LO) y bloqueadas cerradas (LC)?
La diferencia principal radica en su función. Las válvulas LO están bloqueadas en la posición abierta, permitiendo el paso de fluidos, mientras que las LC están bloqueadas en la posición cerrada, impidiendo el flujo.
¿Qué industrias utilizan válvulas bloqueadas?
Principalmente, industrias como la química, del petróleo y gas, así como en plantas de energía, donde la seguridad y control del flujo son críticos.
¿Cómo se implementan estas válvulas en el diseño de plantas?
Durante la fase de diseño, se identifican estas válvulas como críticas y se integran en diagramas de flujo de proceso (PFD) y diagramas de proceso e instrumentación (P&ID).
Conclusión
Las válvulas bloqueadas abiertas y cerradas son esenciales para la seguridad y eficiencia en los sistemas de control industrial. Un conocimiento profundo de su funcionamiento y aplicación puede optimizar los procesos y mejorar la seguridad operativa en diversas industrias.
