En el fascinante mundo de la ingeniería eléctrica, el concepto de la Fuerza Electromotriz (EMF) juega un papel crucial que a menudo pasa desapercibido. Pero, ¿qué es exactamente la EMF y por qué es tan vital en los motores de corriente continua (CC)? A medida que profundizamos en este tema, descubriremos cómo la EMF no solo impulsa el funcionamiento de estos motores, sino que también influye en su eficiencia y desempeño. Desde sus principios básicos hasta sus aplicaciones avanzadas, este artículo te llevará a un recorrido por los secretos de la EMF y su impacto en el mundo de la tecnología eléctrica moderna. Prepárate para desentrañar una de las claves que hacen posible el funcionamiento de innumerables dispositivos en nuestra vida diaria. ¡Sigue leyendo!
¿Sabías que el motor de corriente continua (CC) ha vuelto a ser protagonista gracias a la tecnología de Volver EMF? Descubre en este artículo la importancia de esta innovación en el funcionamiento de los motores de CC y cómo está revolucionando la industria. No te pierdas esta fascinante explicación sobre Volver EMF y su impacto en el motor de CC. ¡Sigue leyendo!

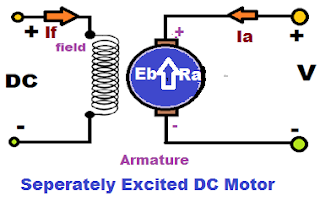

Cuando el voltaje de CC se aplica a la armadura del motor de CC, el motor consume una corriente enormemente alta en el momento de arranque y disminuye a medida que el motor acelera. ¿Por qué el motor de CC consume una corriente de armadura alta en el arranque y cómo la corriente disminuye a medida que el motor acelera se debe a la fuerza de contrapotencial desarrollada en el devanado del inducido. El contravoltaje inducido a través del devanado del inducido se denomina EMF posterior. El diagrama del motor de CC excitado por separado se muestra a continuación.
>El motor de CC tiene dos partes principales: la armadura y el devanado de campo. La corriente de campo que fluye en la bobina de campo genera el flujo en el motor. El flujo se vincula al conductor de la armadura. cuando la armadura del motor (una parte giratoria) está estacionaria, el flujo de magnitud constante que se une al conductor de la armadura no produce el voltaje en el conductor de la armadura. Por lo tanto, la EMF trasera es cero cuando el motor arranca. Cuando el motor comienza a acelerar, la fuerza contraelectromotriz comienza a desarrollarse a lo largo del devanado del inducido. La FEM inducida se opone al voltaje aplicado según la ley de Lenz.
La magnitud de la cOunter EMF o back EMF depende en lo siguiente;
El flujo de campo
La velocidad del motor
Nº de conductores en el devanado del inducido
La ecuación de la EMF trasera es como se indica a continuación.
mib= ΦNZ/60 *(P/A)
Dónde, Φ= Flujo /Polo
N = Velocidad de armadura
Z = Número total de conductores de armadura A = Número de caminos paralelos en el devanado del inducido

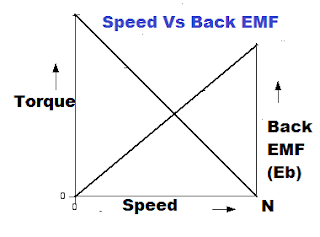

La fuerza contraelectromotriz es proporcional a la velocidad del motor.
>
En el arranque, cuando N=0, Eb=0 y el motor consumen una corriente de armadura muy alta. Debido a una interacción del flujo de campo y la corriente de armadura se produce el par.
T= K*Φ I a
El par se ejerce sobre la armadura y el motor comienza a acelerar. La fuerza contraelectromotriz comienza a desarrollarse a medida que el motor acelera porque la fuerza contraelectromotriz es proporcional a la velocidad del motor. La magnitud de la fuerza contraelectromotriz siempre es menor que el voltaje de CC aplicado debido a la caída de IaRa en la armadura.
mib= (VIaRa)
Importancia de la espalda EMF
Back EMF regula la corriente de armadura y, como resultado, la corriente de armadura mantiene automáticamente el requisito de carga. Entendamos cómo el Back EMF regula la corriente de armadura.
¿Cómo Back EMF regula el flujo de corriente de armadura?
Caso 1: cuando se aumenta el voltaje de armadura aplicado
El EMF posterior limita la corriente de armadura y hace que el motor se autorregule. Si se aumenta el voltaje aplicado, la corriente de armadura aumenta momentáneamente y la velocidad del motor aumenta. El aumento de la velocidad del motor aumenta la fuerza contraelectromotriz y la corriente del inducido se reduce.
Caso 2: cuando la velocidad del motor de CC disminuye
Mib= (V-IaRa)
Ia= (VEb)/Da
Si la velocidad del motor disminuye debido al aumento de la carga, el par impulsor se vuelve menor que el par de carga y el motor se ralentiza y la FEM inversa disminuye. La FEM inversa disminuida permitirá que fluya más corriente de armadura en el devanado de armadura .La corriente de armadura aumentada producirá más par, lo que producirá el par requerido por la carga. Cuando el motor alcance la velocidad normal, la fuerza contraelectromotriz se reducirá y, por lo tanto, la corriente de armadura se reducirá. Así se logra la autorregulación de la corriente de armadura.
Caso 3: cuando la velocidad del motor de CC aumenta aumentó
Si se reduce la carga en el motor, el par impulsor se vuelve mayor que el par de carga y, la velocidad del motor aumenta y el aumento de la velocidad provoca un aumento en la EMF inversa. El aumento de la fuerza contraelectromotriz se opone al voltaje de CC aplicado y, por lo tanto, la corriente del inducido disminuye. El motor deja de acelerar y la velocidad regresa nuevamente al punto que cumple con el requisito de carga exacto.
Por lo tanto, el EMF posterior regula la corriente de armadura de acuerdo con el requisito de carga.
Publicaciones relacionadas sobre el motor de CC
Tipos de frenado en un motor de CC
¿Qué es la obstrucción o el frenado de corriente inversa del motor de CC?
¿Qué es el par del eje del motor de CC? Definición, fórmula y problema resuelto
Dirección de rotación del motor de CC
Motor de CC o motor de corriente continua
Ecuación de par del motor de CC: su derivación
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded
Volver EMF y su Importancia en el Motor de CC
¿Qué es Back EMF en un motor de CC?
La Fuerza Electromotriz (EMF), también conocida como fuerza contraelectromotriz, juega un rol fundamental en el funcionamiento de los motores de corriente continua (CC). Cuando se aplica un voltaje de CC a la armadura de un motor, este enfrenta una alta corriente al momento de arranque, que disminuye a medida que el motor aumenta su velocidad. Este fenómeno se debe a la EMF inducida en el devanado del inducido, que se opone al voltaje aplicado según la ley de Lenz [[1]].
Principios de Funcionamiento
El motor de CC está compuesto por dos partes primarias: la armadura y el devanado de campo. Cuando la armadura no está girando, no se genera una EMF, lo que significa que la fuerza contraelectromotriz es cero. Sin embargo, a medida que la armadura comienza a girar, se desarrolla esta EMF que se opone al voltaje aplicado, limitando así la corriente que consume el motor.
La magnitud de la EMF inversa depende de:
El flujo de campo
La velocidad del motor
El número de conductores en el devanado del inducido
La ecuación que representa la EMF inversa es:
EB = ΦNZ/60 * (P/A)
donde:
Φ = Flujo por polo
N = Velocidad de armadura
Z = Número total de conductores de armadura
A = Número de caminos paralelos en el devanado
Importancia de la Back EMF
La Back EMF es crucial ya que regula la corriente de la armadura, asegurando que esta se mantenga dentro de un rango seguro y eficiente, adaptándose a las cargas cambiantes en el motor. Sin esta regulación, el motor podría sobrecalentarse o dañarse debido a corrientes excesivas. Es la interacción entre el flujo de campo y la corriente de armadura lo que produce el par necesario para el funcionamiento del motor.
Preguntas Frecuentes (FAQs)
¿Qué sucede con la Back EMF al aumentar la velocidad del motor?
Cuando la velocidad del motor aumenta, también lo hace la Back EMF. Esto significa que la corriente de armadura disminuirá automáticamente para mantener el equilibrio, lo que protege el motor de un consumo excesivo de energía.
¿Cómo afecta la Back EMF la eficiencia del motor?
La eficiencia de un motor de CC se ve beneficiada por la Back EMF ya que ayuda a regular la corriente y evita pérdidas de energía. Cuanta más energía se pierde a través de la resistencia, menos eficiencia tiene el motor, por lo que una adecuada gestión de la Back EMF es crítica.
