Funcionamiento del diodo Schottky y sus aplicaciones
En un mundo donde la eficiencia energética y la velocidad se han vuelto esenciales, el diodo Schottky emerge como un componente clave en la electrónica moderna. Su diseño único y características excepcionales lo convierten en una elección favorita para ingenieros y aficionados por igual. Pero, ¿qué es exactamente un diodo Schottky y cómo funciona? En este artículo, desglosaremos su funcionamiento interno y exploraremos las múltiples aplicaciones que revolucionan sectores como la telecomunicación, la energía renovable y la computación. Prepárate para descubrir por qué este pequeño dispositivo tiene un impacto tan grande en nuestro día a día y cómo su tecnología puede cambiar el futuro.
¿Alguna vez te has preguntado cómo es posible utilizar la energía solar para cargar tus dispositivos? El secreto detrás de este proceso es el diodo Schottky, un componente electrónico de gran importancia en la industria. En este artículo, descubriremos cómo funciona este pequeño pero poderoso dispositivo y exploraremos sus diversas aplicaciones en el mundo moderno. ¡Prepárate para sumergirte en el fascinante mundo del diodo Schottky!
Un diodo Schottky es un diodo de unión metal-semiconductor (MS) que tiene una caída de tensión directa menor que el diodo de unión PN y se puede utilizar en aplicaciones de conmutación de alta velocidad. La caída de tensión directa del silicio. El diodo de unión PN es de 0,7 voltios.
La caída de tensión directa del diodo Schottky es de 0,3 voltios similar a la del diodo de unión PN de germanio. Pero los diodos de germanio rara vez se usan porque la velocidad de conmutación de los diodos de germanio es muy baja en comparación con la velocidad de conmutación de los diodos Schottky.
En el diodo de unión PN, la conducción se realiza a través de los portadores mayoritarios. Sin embargo, si el portador minoritario una vez inyectado en la región, es difícil eliminar estos portadores de carga y, debido a estas cargas almacenadas, el dispositivo tarda más en pasar al estado de apagado.
El tiempo de apagado del dispositivo aumenta cuando las cargas se almacenan en la región de agotamiento. El tiempo de apagado del diodo Schottky es mucho menor en comparación con el diodo de unión PN y esta característica del Schottky lo hace adecuado para la aplicación de alta frecuencia.

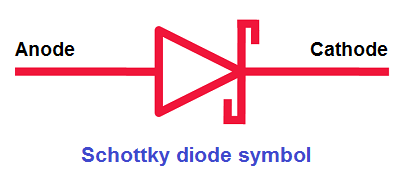

El diodo Schottky está conectado a través del colector y la unión base para evitar que el BJT entre en saturación y para mejorar la característica de conmutación del BJT. La familia lógica que utiliza esta tecnología se llama Schottky TTL. El símbolo del diodo schooky es el siguiente.
>Principio de funcionamiento del diodo Schottky

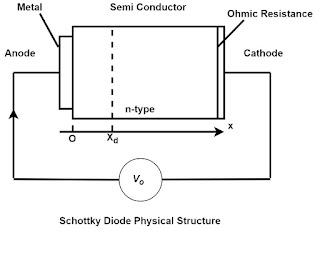

>El diodo Schottky tiene una unión de metal a semiconductor. En el diodo Schottky, metales como el aluminio o el platino reemplazan al semiconductor tipo P. El semiconductor tipo N actúa como cátodo y el lado metálico actúa como ánodo del diodo.
El diodo Schottky lleva el nombre de El físico alemán Walter H. Schottky. Un diodo Schottky también se conoce como diodo de barrera Schottky, diodo de barrera de superficie, dispositivo portador mayoritario, diodo de electrones calientes o diodo portador caliente. Los diodos Schottky se utilizan ampliamente en aplicaciones de radiofrecuencia (RF).

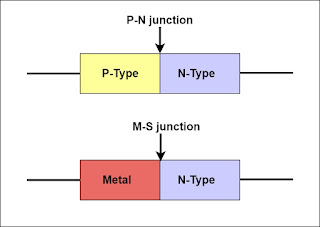

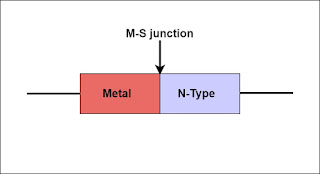

>Cuando el metal como el aluminio o el platino se une con un semiconductor de tipo N, se forma una unión entre el metal y el semiconductor de tipo N. Esta unión se conoce como unión metal-semiconductor o unión MS.
Una unión metal-semiconductor formó una capa de agotamiento conocida como una barrera de Schottky. El diodo Schottky puede encenderse y apagarse mucho más rápido que el diodo de unión pn porque la capacitancia de unión del diodo schottky es mucho menor en comparación con la capacitancia de unión del diodo de unión PN.
Además, el diodo Schottky produce menos ruido no deseado que el diodo de unión pn. Estas dos características del diodo Schottky lo hacen muy útil en circuitos de potencia de conmutación de alta velocidad.
>La caída de voltaje en una unión PN de silicio es de 0,6 a 0,7 voltios, mientras que un diodo Schottky tiene una caída de voltaje menor de 0,2 a 0,3 voltios. La menor caída de voltaje en el diodo Schottky conduce a una mayor eficiencia del diodo.
Funcionamiento del Diodo Schottky
Los electrones libres del semiconductor de tipo n se mueven del semiconductor de tipo n al metal durante el proceso de combinación cuando el diodo schottky no está polarizado.
>Características VI del diodo de barrera Schottky

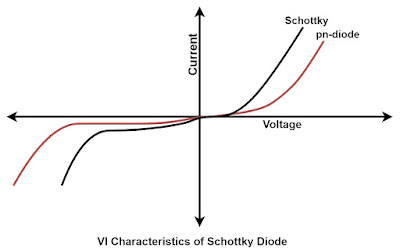

Las características VI de un diodo de barrera Schottky son las siguientes.
>
Aplicaciones del diodo Schottky
Los diodos Schottky se utilizan para los siguientes propósitos.
Ventajas del diodo Schottky
- Bajo voltaje de encendido: El voltaje de encendido para el diodo está entre 0,2 y 0,3 voltios. Para un diodo de silicio, es contra 0,6 a 0,7 voltios de un diodo de silicio estándar.
- Rápido tiempo de recuperación: Un tiempo de recuperación rápido significa una pequeña cantidad de carga almacenada que se puede utilizar para aplicaciones de conmutación de alta velocidad.
- Capacitancia de unión baja: Ocupa un área muy pequeña, después del resultado obtenido del contacto del punto de alambre del silicio. Dado que los niveles de capacitancia son muy pequeños.
Funcionamiento del Diodo Schottky y sus Aplicaciones
¿Qué es un Diodo Schottky?
El diodo Schottky es un diodo de unión metal-semiconductor (MS) que se caracteriza por tener una caída de tensión directa menor que los diodos de unión PN. Esta caída de tensión oscila entre 0.2 y 0.3 voltios, en comparación con los 0.7 voltios típicos de un diodo PN de silicio. La razón de su popularidad radica en su alta velocidad de conmutación y eficiencia.
Principio de Funcionamiento
El diodo Schottky se compone de un metal (como el aluminio) y un semiconductor tipo N. Esta unión forma una barrera de Schottky que permite al diodo encenderse y apagarse a altas velocidades. Esta capacidad de operación rápida se debe a que la capacitancia de unión del diodo Schottky es mucho menor que la del diodo PN, lo cual reduce los retrasos en la conmutación y es ideal para aplicaciones de alta frecuencia.
Aplicaciones del Diodo Schottky
Los diodos Schottky se utilizan en diversas aplicaciones gracias a sus características únicas:
- Rectificación: Se emplean como diodos rectificadores en fuentes de alimentación, aprovechando su menor caída de tensión.
- Protección de Circuito: Actúan como diodos de rueda libre en circuitos inductivos, protegiendo componentes contra picos de voltaje.
- Circuitos de Alta Frecuencia: Son fundamentales en aplicaciones de radiofrecuencia (RF) y en sistemas digitales, donde la velocidad es crucial [[2]](https://www.etsist.upm.es/estaticos/ingeniatic/index.php/tecnologias/item/434-diodo-schottky%3Ftmpl=component&print=1.html).
- Fuentes de Energía Renovable: Facilitan la conexión de paneles solares a inversores, mejorando la eficiencia en la conversión de energía [[1]](https://es.electronic-diode.com/news/application-and-function-of-schottky-diode-65431319.html).
Ventajas del Diodo Schottky
Entre las ventajas de los diodos Schottky se incluyen:
- Rápida velocidad de conmutación.
- Baja caída de tensión directa.
- Bajo nivel de ruido eléctrico.
Preguntas Frecuentes (FAQs)
¿Por qué es menor la caída de tensión en un diodo Schottky en comparación con un diodo PN?
La menor caída de tensión en un diodo Schottky se debe a su estructura de unión metal-semiconductor, que permite una mayor eficiencia en la conducción de corriente con menos pérdida de energía en forma de calor.
¿En qué aplicaciones específicas se recomienda usar diodos Schottky?
Se recomiendan en circuitos donde se requiere alta velocidad de conmutación, como en fuentes de alimentación conmutadas, sistemas de carga de baterías y electrónica de potencia.
¿Los diodos Schottky son más caros que los diodos PN?
Generalmente, los diodos Schottky son más costosos que los diodos PN debido a su fabricación y rendimiento superior, aunque los precios pueden variar según la especificación y el fabricante.
